WAGO GmbH & Co. KG THR-Stiftleiste 2-reihig 713-1406/116-000/997

Ein gebogener Streifen schwarzer elektronischer Komponenten, vertikal ausgerichtet, wobei jede Komponente in einzelnen Abschnitten untergebracht ist, wahrscheinlich für Montage- oder Fertigungszwecke verwendet.

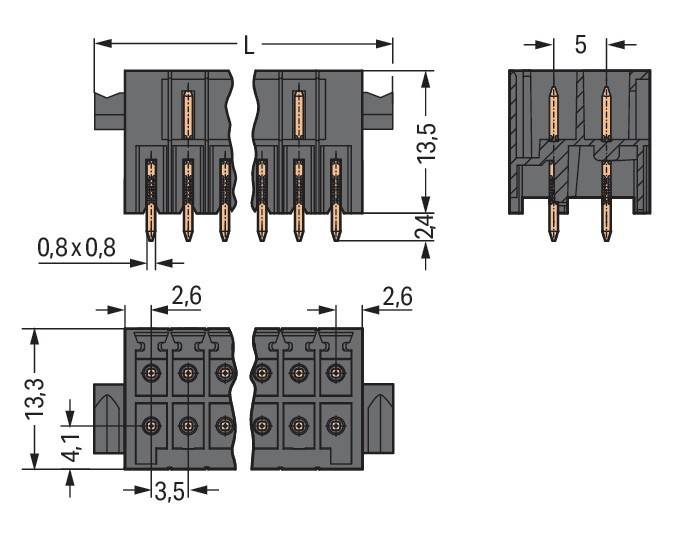

Technische Zeichnung eines elektrischen Anschlusses. Es zeigt Vorder-, Seiten- und Draufsicht mit verschiedenen Maßangaben, einschließlich Pin-Abstand und Anschlussabmessungen.

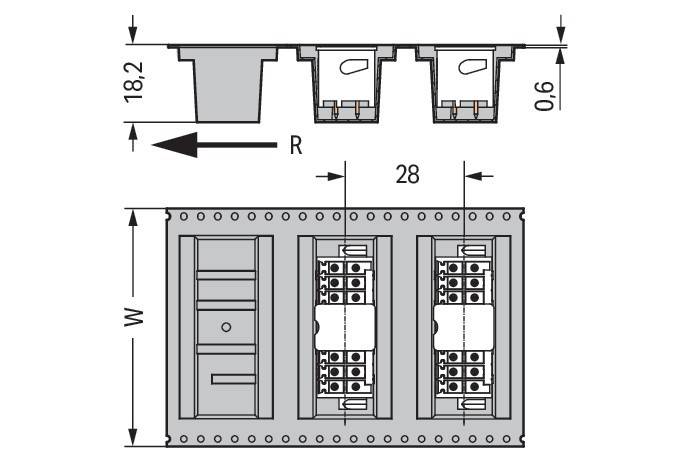

Technische Zeichnung von elektrischen Anschlüssen, mit Maßangaben: 18,2 Einheiten Höhe, 28 Einheiten Breite und 0,6 Einheiten Tiefe.

435,85 €

inkl. MwSt.

zzgl.

Stück

Zustand: Neu

Lieferzeit: 3-4 Wochen

im Zulauf

Verkauf & Versand:

(4.57)

WAGO GmbH & Co. KG THR-Stiftleiste 2-reihig 713-1406/116-000/997

435,85 €

inkl. MwSt.

zzgl.

Produktbeschreibung

Überblick

THR-Stiftleiste, 2-reihig; Lötstift 0,8 x 0,8 mm; gerade; 100% fehlsteckgeschützt; Trennhilfe; im Gurt; Rastermaß 3,5 mm; 12-polig; schwarz

Stiftleiste Serie 713, schwarz

Die Stiftleiste (Artikelnummer 713-1406/116-000/997-406) bietet eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Abmessungen sind in Breite x Höhe x Tiefe (29,1 x 15,9 x 13,3) mm. Die Kontaktoberfläche ist aus Zinn. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

Beschreibung

hersteller: WAGO GmbH & Co. KG
bezeichnung: THR-Stiftleiste 2-reihig 0,8x0,8,gerade,sw
typ: 713-1406/116-000/997
verbindungsart: flexibler Leiterplattenverbinder
steckverbinderausführung: freier Steckverbinder
kontaktausführung: Stift
polzahl: 12
anzahl der steckkontaktreihen: 2
rastermaß der kontakte: 3,5 mm
rastermaß der anschlüsse: 3,5 mm
winkel leiterplatte/kontakt: 90° (vertikal nach oben)
bemessungsstrom in: 10 A
bemessungsspannung: 160 V
bemessungsstoßspannung: 2,5 kV
Überspannungskategorie: III
verschmutzungsgrad: 2
werkstoff der kontaktbeschichtung: Zinn
ausführung des elektrischen anschlusses: Lötanschluss
länge des pins: 3,8 mm
geeignet für leiterplattendicke: 1,5 mm
werkstoff des isolierkörpers: Thermoplast
gehäusefarbe: schwarz
brennbarkeitsklasse des isolierstoffs nach ul 94: V0
betriebstemperatur: -60..100 °C
art der leiterplattenbefestigung: Anschlusskontakt
befestigungsart: löten
art der banderolierung: ohne

Stichwörter

WAGO GmbH & Co KG, Stiftleisten-, Buchsenleisten-Systeme

Ein gebogener Streifen schwarzer elektronischer Komponenten, vertikal ausgerichtet, wobei jede Komponente in einzelnen Abschnitten untergebracht ist, wahrscheinlich für Montage- oder Fertigungszwecke verwendet.

Technische Zeichnung eines elektrischen Anschlusses. Es zeigt Vorder-, Seiten- und Draufsicht mit verschiedenen Maßangaben, einschließlich Pin-Abstand und Anschlussabmessungen.

Technische Zeichnung von elektrischen Anschlüssen, mit Maßangaben: 18,2 Einheiten Höhe, 28 Einheiten Breite und 0,6 Einheiten Tiefe.
