WAGO GmbH & Co. KG 1-Leiter-Federleiste 2734-219/037-000
Produktbeschreibung
Überblick
1-Leiter-Federleiste; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,81 mm; 19-polig; 100% fehlsteckgeschützt; seitliche Verriegelungsklinken; 1,50 mm²; orange
Federleiste/Buchse Serie 2734, orange

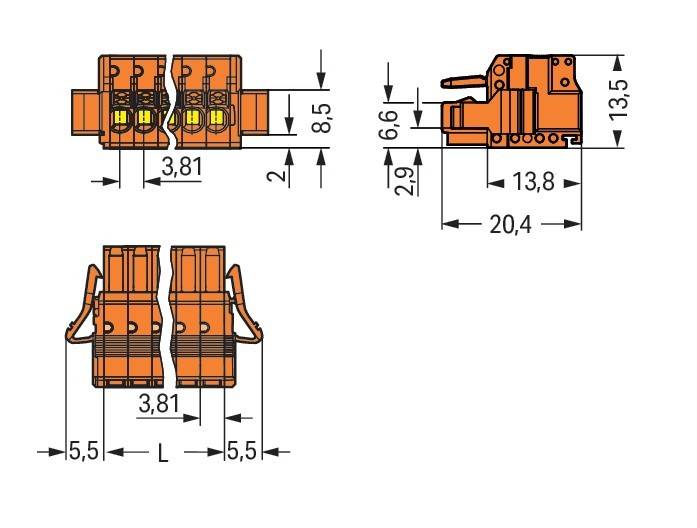

Die Federleiste/Buchse mit der Artikelnummer 2734-219/037-000 bietet eine saubere ordentliche Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (74,49 x 13,5 x 20,4) mm. Dies
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste Push-inCAGECLAMP,or
- typ: 2734-219/037-000
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Buchse
- polzahl: 19
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 3,81 mm
- rastermaß der anschlüsse: 3,81 mm
- winkel kontakt/leiteranschluss: 180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..1,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- beschichtung gehäuse: unbeschichtet
- gehäusefarbe: orange
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..100 °C
- schutzart (ip), montiert: IP20
