WAGO GmbH & Co. KG 1-Leiter-Federleiste 2734-118/027-000
Produktbeschreibung
Überblick
1-Leiter-Federleiste; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 18-polig; 100% fehlsteckgeschützt; Befestigungflansch; 1,50 mm²; lichtgrau
Federleiste/Buchse Serie 2734 mit 0 ° Leiterabgang zur Steckrichtung

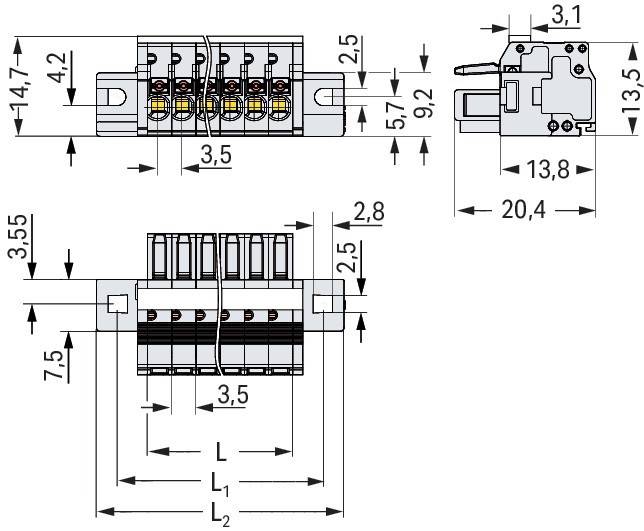

Die Federleiste/Buchse mit der Artikelnummer 2734-118/027-000 ermöglicht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (77,8 x 14,7 x 20,
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste Push-inCAGECLAMP,lgr
- typ: 2734-118/027-000
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Buchse
- polzahl: 18
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel kontakt/leiteranschluss: 180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..1,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- beschichtung gehäuse: unbeschichtet
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..100 °C
- schutzart (ip), montiert: IP20
