WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2706-102/000-017
Produktbeschreibung
Überblick
Leiterplattenklemme; Hebel; 6 mm²; Rastermaß 7,5 mm; 2-polig; CAGE CLAMP®; hellgrün
Leiterplattenklemme Serie 2706, hellgrün

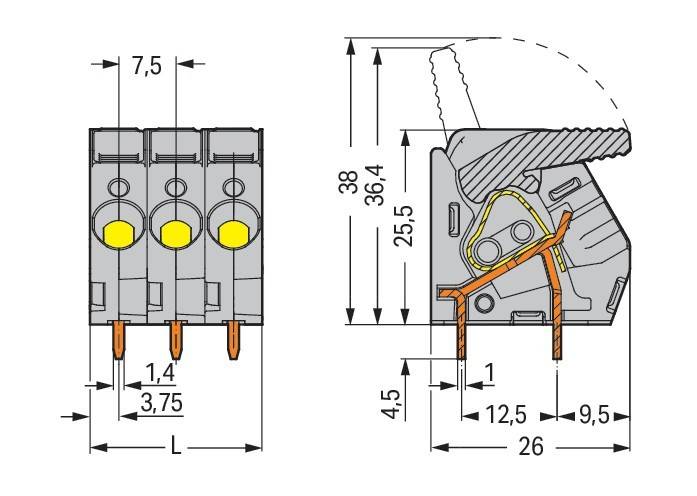

Bei dieser Leiterplattenklemme (Artikelnummer 2706-102/000-017) steht eine schnelle und zuverlässige Verbindung im Fokus. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm nötig. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (15 x 30 x 26) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterar
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 6mm²,hellgrün
- typ: 2706-102/000-017
- höhe: 25,5 mm
- anzahl der elektrischen anschlüsse: 2
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: sonstige
- bemessungsstrom in: 41 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..6 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..6 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..6 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grün
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
