WAGO GmbH & Co. KG Leiterplattenklemme 2636-1102/020-004
Produktbeschreibung
Beschreibung
Leiterplattenklemme
16 mm²
Rastermaß 10 mm
2-polig
Push-in CAGE CLAMP®
16,00 mm²
schwarz
Leiterplattenklemme Serie 2636 mit Push-in CAGE CLAMP®

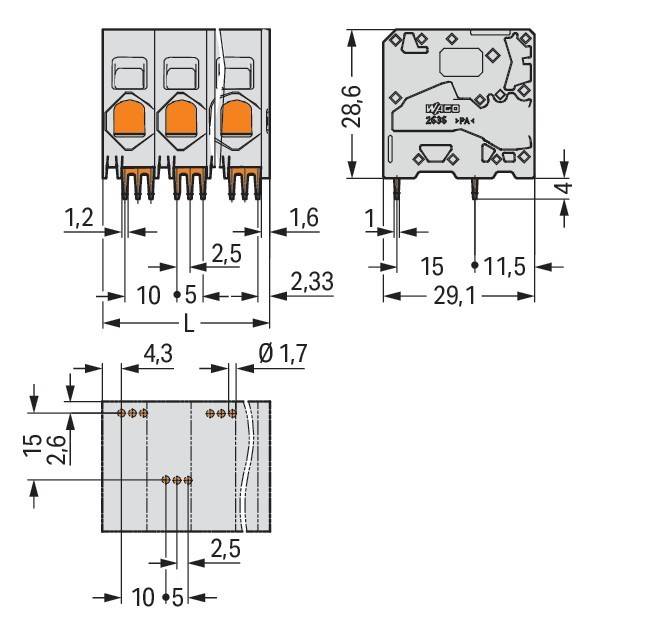

Die Leiterplattenklemme mit der Artikelnummer 2636-1102/020-004 ermöglicht eine schnelle und sichere Verdrahtung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 18 und 20 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (21,6 x 32,6 x 29,1) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Oberfläche der Kontakte ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 0 °-Winkel zur Oberfläche eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 16mm²
- typ: 2636-1102/020-004
- höhe: 28,6 mm
- anzahl der elektrischen anschlüsse: 2
- anzahl der etagen: 1
- rastermaß der anschlüsse: 10 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 76 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,75..16 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..16 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,75..25 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,75..16 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
