WAGO GmbH & Co. KG Leiterplattenklemme 2626-3360
Produktbeschreibung
Beschreibung
Leiterplattenklemme
6 mm²
Rastermaß 12,5 mm
10-polig
Push-in CAGE CLAMP®
6,00 mm²
grau

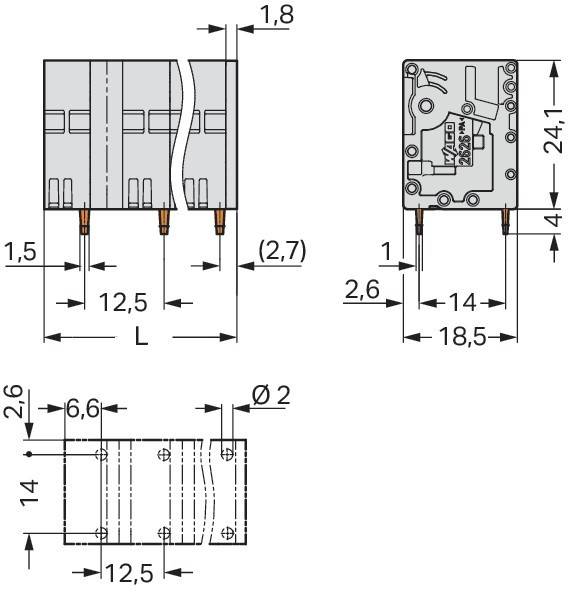

Leiterplattenklemme Serie 2626 mit Lötstiftabmessungen 1,5 x 1 mm
Die Leiterplattenklemme (Artikelnummer 2626-3360) ermöglicht eine einfache und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (121,8 x 28,2 x 18,5) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme gemacht für Leiterquerschnitte von 0,2 mm² bis 10 mm². Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im 90 °-Winkel eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 6mm²
- typ: 2626-3360
- höhe: 24,2 mm
- anzahl der elektrischen anschlüsse: 10
- anzahl der etagen: 1
- rastermaß der anschlüsse: 12,5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 48 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..10 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
