WAGO GmbH & Co. KG Leiterplattenklemme 2626-3358
Produktbeschreibung
Beschreibung
Leiterplattenklemme
6 mm²
Rastermaß 12,5 mm
8-polig
Push-in CAGE CLAMP®
6,00 mm²
grau
Leiterplattenklemme Serie 2626 mit Betätigungswerkzeug

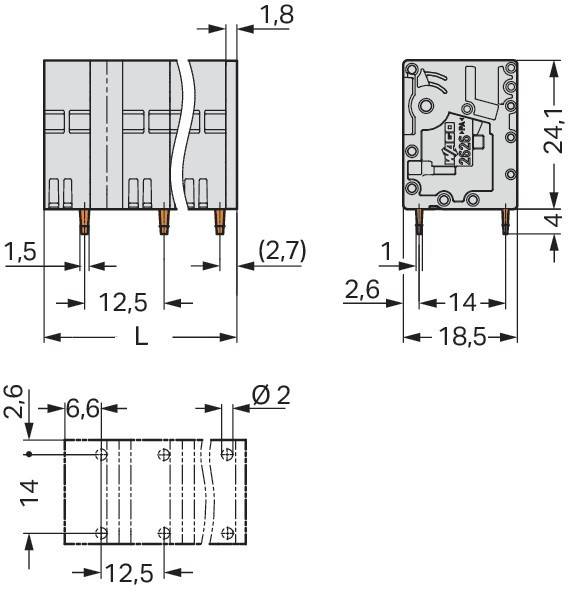

Die Leiterplattenklemme mit der Artikelnummer 2626-3358 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (96,8 x 28,2 x 18,5) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme gemacht für Leiterquerschnitte von 0,2 mm² bis 10 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 90 ° zur Oberfläche.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 6mm²
- typ: 2626-3358
- höhe: 24,2 mm
- anzahl der elektrischen anschlüsse: 8
- anzahl der etagen: 1
- rastermaß der anschlüsse: 12,5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 48 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..10 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
