WAGO GmbH & Co. KG Leiterplattenklemme 2626-3101/000-023
Produktbeschreibung
Überblick
Leiterplattenklemme; 6 mm²; Rastermaß 7,5 mm; 1-polig; Push-in CAGE CLAMP®; 6,00 mm²; grün
Leiterplattenklemme Serie 2626 mit Lötstiftabmessungen 1,5 x 1 mm
Bei dieser Leiterplattenklemme (Artikelnummer 2626-3101/000-023) steht eine einfache und sichere Verbindung im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betrag
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 6mm²
- typ: 2626-3101/000-023

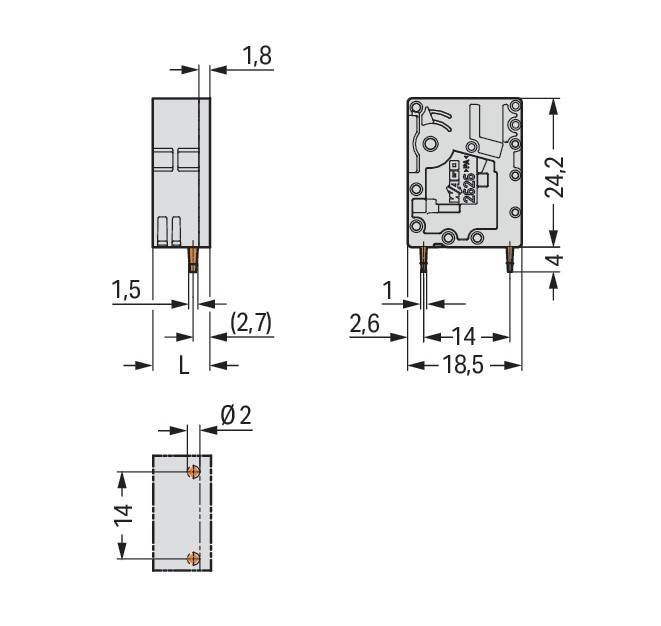

- höhe: 24,2 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 48 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..10 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grün
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
