WAGO GmbH & Co. KG Leiterplattenklemme 2624-3307
Produktbeschreibung
Beschreibung
Leiterplattenklemme
4 mm²
Rastermaß 7,5 mm
7-polig
Push-in CAGE CLAMP®
grau
Leiterplattenklemme Serie 2624 mit 90 ° Leitereinführung zur Platine

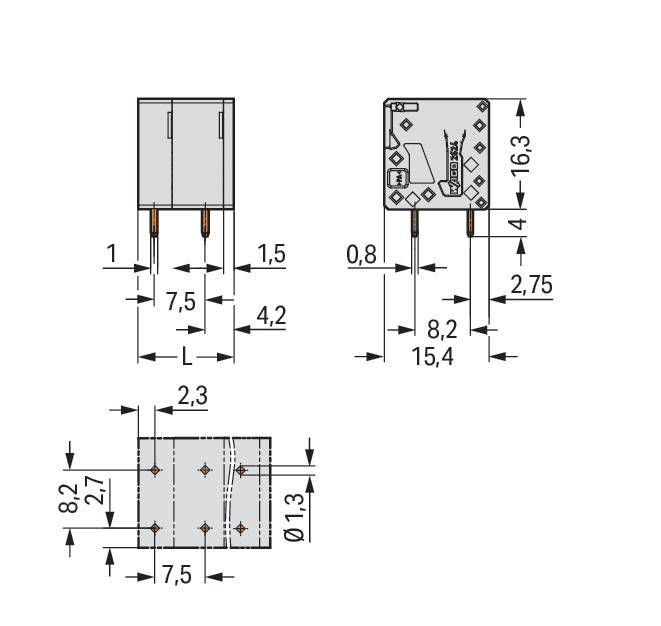

Die Leiterplattenklemme (Artikelnummer 2624-3307) ermöglicht eine schnelle und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (51,5 x 20,3 x 16,3) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche in einem 90 °-Winkel eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 4mm²
- typ: 2624-3307
- höhe: 16,3 mm
- anzahl der elektrischen anschlüsse: 7
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 41 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..6 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..6 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..6 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
