WAGO GmbH & Co. KG Leiterplattenklemme 2624-1502
Produktbeschreibung
Beschreibung
Leiterplattenklemme
4 mm²
Rastermaß 11,5 mm
2-polig
Push-in CAGE CLAMP®
grau
Leiterplattenklemme Serie 2624 mit 0 ° Leitereinführung zur Platine

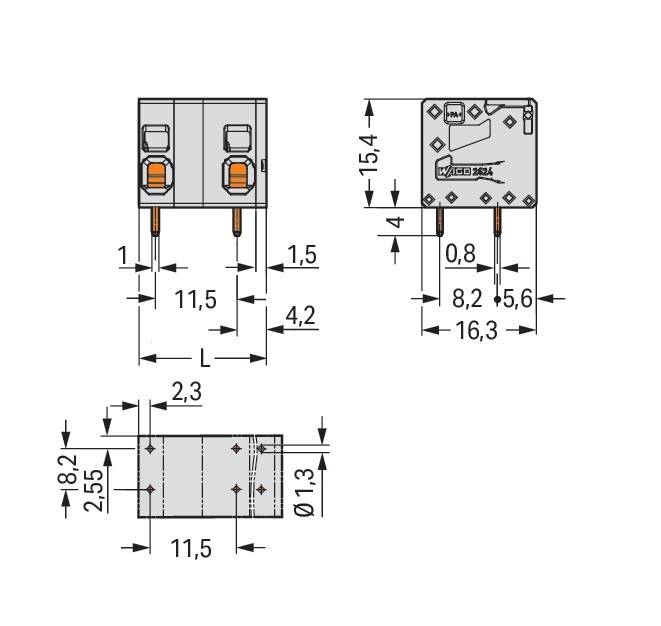

Die Leiterplattenklemme hat die Artikelnummer 2624-1502 und ermöglicht einen einfachen und sicheren Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (18 x 19,4 x 16,3) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 4mm²
- typ: 2624-1502
- höhe: 15,4 mm
- anzahl der elektrischen anschlüsse: 2
- anzahl der etagen: 1
- rastermaß der anschlüsse: 11,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 41 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..6 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..6 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,6 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
