WAGO GmbH & Co. KG Leiterplattenklemme 2624-1312
Produktbeschreibung
Überblick
Leiterplattenklemme; 4 mm²; Rastermaß 7,5 mm; 12-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 2624 mit Betätigungswerkzeug

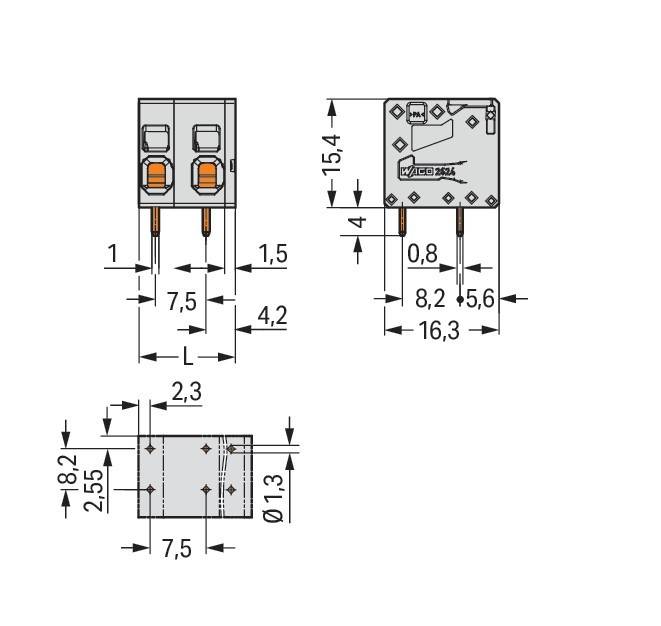

Die Leiterplattenklemme (Artikelnummer 2624-1312) ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (89 x 19,4 x 16,3) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,2 mm² bis 6 mm²
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 4mm²
- typ: 2624-1312
- höhe: 15,4 mm
- anzahl der elektrischen anschlüsse: 12
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 41 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..6 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..6 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,6 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
