WAGO GmbH & Co. KG Leiterplattenklemme 2624-1107
Produktbeschreibung
Beschreibung
Leiterplattenklemme
4 mm²
Rastermaß 5 mm
7-polig
Push-in CAGE CLAMP®
grau
Leiterplattenklemme Serie 2624 mit Rastermaß 5 mm

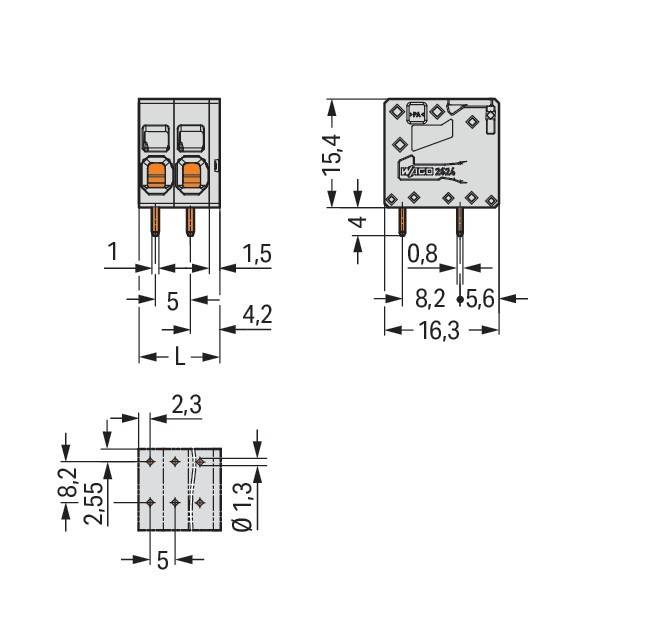

Die Leiterplattenklemme hat die Artikelnummer 2624-1107 und ermöglicht eine einfache und sichere Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (36,5 x 19,4 x 16,3) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter in einem 0 °-Winkel zur Oberfläche.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 4mm²
- typ: 2624-1107
- höhe: 15,4 mm
- anzahl der elektrischen anschlüsse: 7
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 41 A
- bemessungsspannung: 400 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..6 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..6 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,6 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
