WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2606-1360
Produktbeschreibung
Beschreibung
Leiterplattenklemme
Hebel
6 mm²
Rastermaß 12,5 mm
10-polig
Push-in CAGE CLAMP®
6,00 mm²
grau
Leiterplattenklemme Serie 2606 mit 0 ° Leitereinführung zur Platine

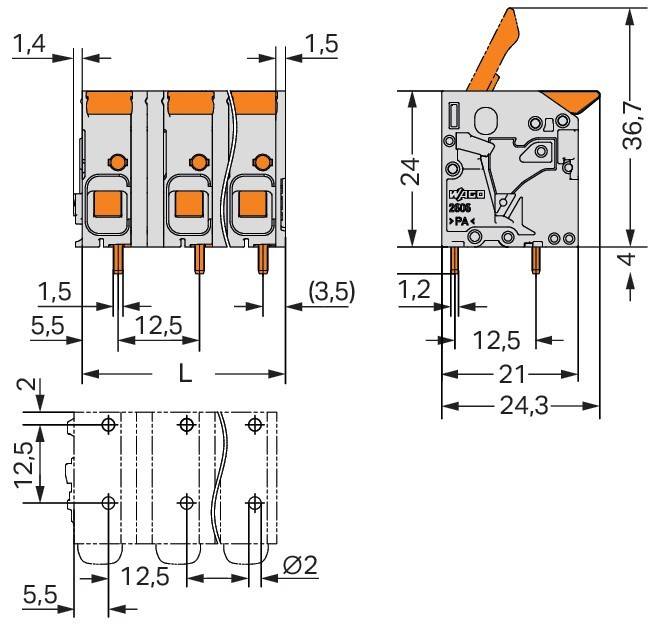

Die Leiterplattenklemme (Artikelnummer 2606-1360) ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 11 bis 13 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (121,5 x 28 x 24,3) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme geeignet für Leiterquerschnitte von 0,2 mm² bis 10 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 6mm²,grau
- typ: 2606-1360
- höhe: 24 mm
- anzahl der elektrischen anschlüsse: 10
- anzahl der etagen: 1
- rastermaß der anschlüsse: 12,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 41 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..10 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
