WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2606-1358
Produktbeschreibung
Überblick
Leiterplattenklemme; Hebel; 6 mm²; Rastermaß 12,5 mm; 8-polig; Push-in CAGE CLAMP®; 6,00 mm²; grau
Leiterplattenklemme Serie 2606 mit Rastermaß 12,5 mm
Bei dieser Leiterplattenklemme mit der Artikelnummer 2606-1358 steht eine schnelle und sichere Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 13 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Ad
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 6mm²,grau
- typ: 2606-1358

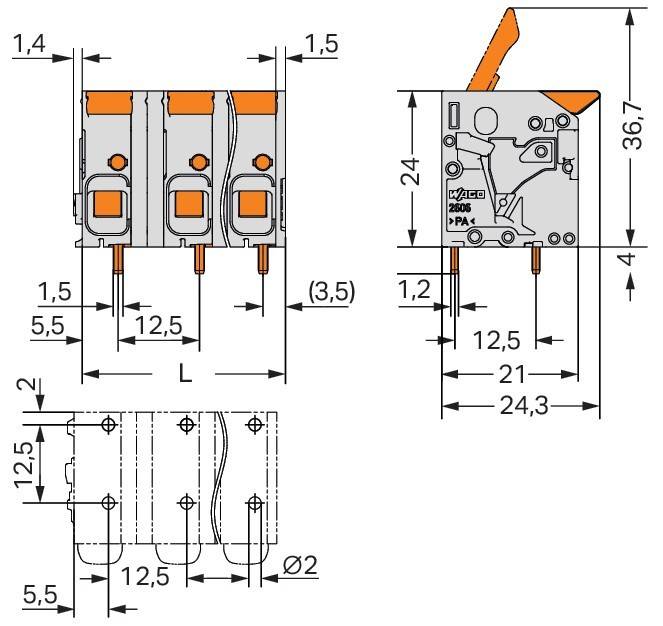

- höhe: 24 mm
- anzahl der elektrischen anschlüsse: 8
- anzahl der etagen: 1
- rastermaß der anschlüsse: 12,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 41 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..6 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..10 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
