WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2604-3109
Produktbeschreibung
Beschreibung
Leiterplattenklemme
Hebel
4 mm²
Rastermaß 5 mm
9-polig
Push-in CAGE CLAMP®
grau
Leiterplattenklemme Serie 2604 mit 90 ° Leitereinführung zur Platine

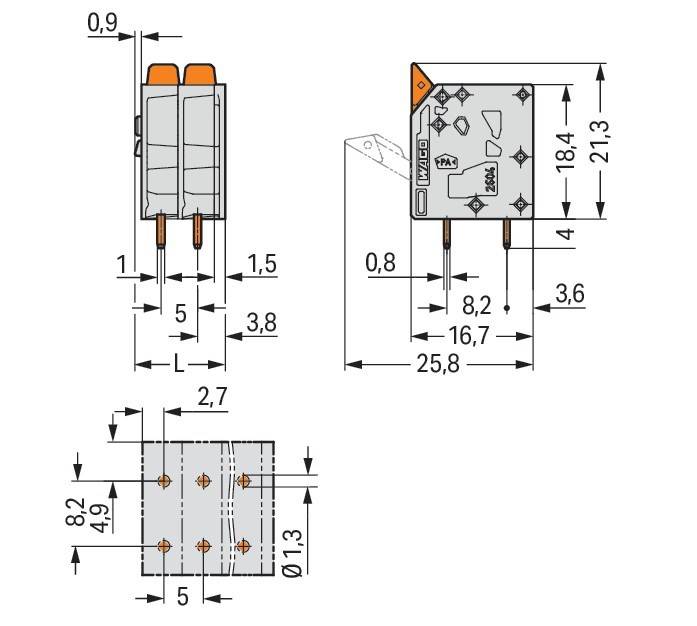

Bei dieser Leiterplattenklemme (Artikelnummer 2604-3109) steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 11 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (47,4 x 25,3 x 16,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 4 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 90 °-Winkel zur Platine.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 4mm²,grau
- typ: 2604-3109
- höhe: 21,3 mm
- anzahl der elektrischen anschlüsse: 9
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 32 A
- bemessungsspannung: 400 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..4 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
