WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2604-1505
Produktbeschreibung
Überblick
Leiterplattenklemme; Hebel; 4 mm²; Rastermaß 11,5 mm; 5-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 2604, grau
Die Leiterplattenklemme hat die Artikelnummer 2604-1505 und ermöglicht eine schnelle und sichere Verbindung. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 4mm²,grau
- typ: 2604-1505

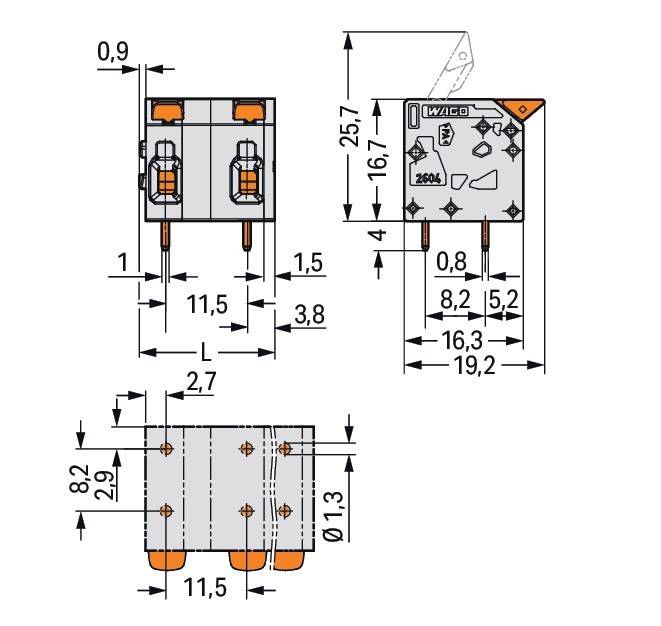

- höhe: 16,7 mm
- anzahl der elektrischen anschlüsse: 5
- anzahl der etagen: 1
- rastermaß der anschlüsse: 11,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 32 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..4 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
Eigenschaften
Wago 2604-1505. Stecker: PCB, Produktfarbe: Grau, Material: Polyamid. Innendurchmesser: 1,15 cm, Breite: 53,4 mm, Tiefe: 19,2 mm. Verpackungsart: Box
