WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2604-1503

  • Art.-Nr.: V22513704
Ein grauer und orangefarbener elektrischer Anschlussblock mit drei Klemmenslots, der für das sichere und zuverlässige Anschließen von elektrischen Leitungen konzipiert ist.

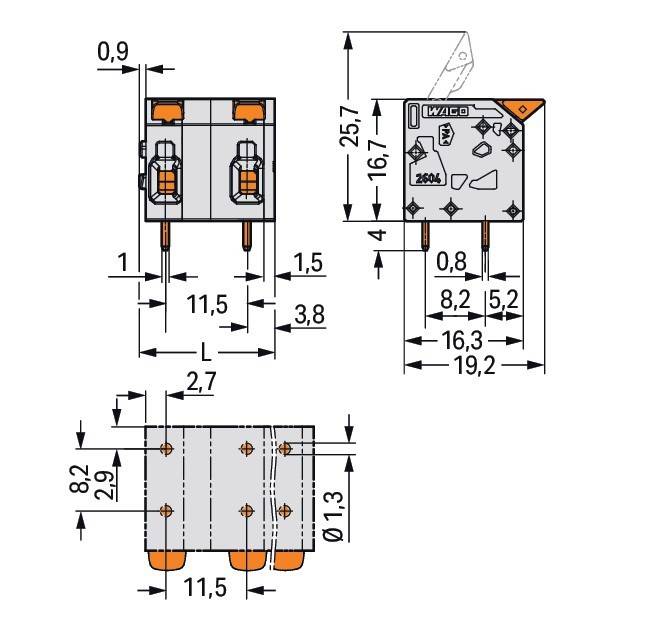

Diagramm einer elektronischen Komponente mit Messungen in Millimetern. Wichtige Abmessungen umfassen 11,5 mm Breite, 3,8 mm Höhe und 25,7 mm Tiefe.
227,23 €
inkl. MwSt.
zzgl.
Lieferzeit: 3-4 Wochen
im Zulauf
Verkauf & Versand:
Elektro4000.de
(4.57)
WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2604-1503
227,23 €
inkl. MwSt.
zzgl.

Produktbeschreibung

Überblick

Leiterplattenklemme; Hebel; 4 mm²; Rastermaß 11,5 mm; 3-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2604 mit 0 ° Leitereinführung zur Platine



Bei dieser Leiterplattenklemme (Artikelnummer 2604-1503) steht ein einfacher und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 11 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (30,4 x 20,7 x 19,2) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenkle

Beschreibung

  • hersteller: WAGO GmbH & Co. KG
  • bezeichnung: Leiterplattenklemme Hebel 4mm²,grau
  • typ: 2604-1503
  • höhe: 16,7 mm
  • anzahl der elektrischen anschlüsse: 3
  • anzahl der etagen: 1
  • rastermaß der anschlüsse: 11,5 mm
  • winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
  • bemessungsstrom in: 32 A
  • bemessungsspannung: 1000 V
  • bemessungsstoßspannung: 8 kV
  • Überspannungskategorie: III
  • verschmutzungsgrad: 2
  • anschlussart leiter: Federzuganschluss
  • anschließbarer leiterquerschnitt eindrähtig: 0,2..4 mm²
  • anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
  • anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..4 mm²
  • anschließbarer leiterquerschnitt mehrdrähtig: 0,2..4 mm²
  • anschlussart leiterplatte: Lötanschluss
  • werkstoff der anschlussoberfläche: Zinn
  • länge des pins: 4 mm
  • werkstoff des isolierkörpers: Thermoplast
  • gehäusefarbe: grau
  • brennbarkeitsklasse des isolierstoffs nach ul 94: V0
  • betriebstemperatur: -60..105 °C
  • art der leiterplattenbefestigung: Anschlusskontakt
  • befestigungsart: löten
  • art der banderolierung: ohne

Eigenschaften

Wago 2604-1503. Stecker: PCB, Produktfarbe: Grau, Material: Polyamid. Innendurchmesser: 1,15 cm, Breite: 30,4 mm, Tiefe: 19,2 mm. Verpackungsart: Box

Stichwörter

WAGO GmbH & Co KG, Steckverbinder sonstige

Ein grauer und orangefarbener elektrischer Anschlussblock mit drei Klemmenslots, der für das sichere und zuverlässige Anschließen von elektrischen Leitungen konzipiert ist.
Diagramm einer elektronischen Komponente mit Messungen in Millimetern. Wichtige Abmessungen umfassen 11,5 mm Breite, 3,8 mm Höhe und 25,7 mm Tiefe.
