WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2604-1311
Produktbeschreibung
Überblick
Leiterplattenklemme; Hebel; 4 mm²; Rastermaß 7,5 mm; 11-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 2604 mit Lötstiftabmessungen 0,8 x 1 mm

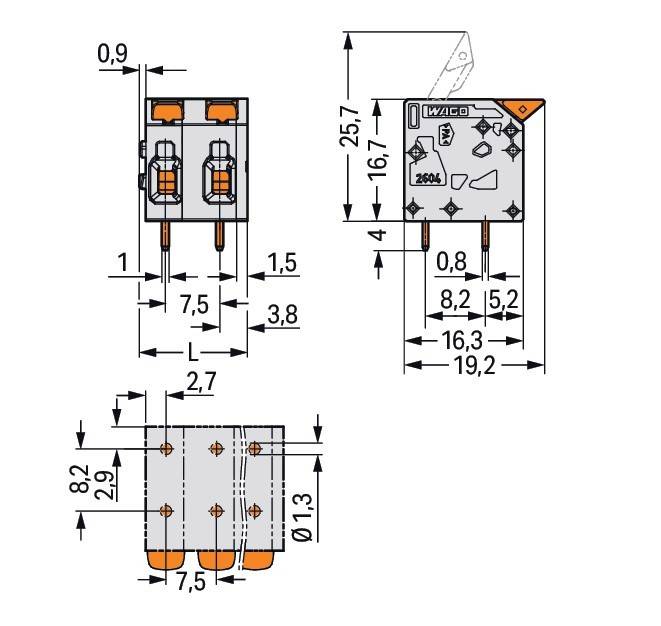

Die Leiterplattenklemme hat die Artikelnummer 2604-1311 und ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 11 mm benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (82,4 x 20,7 x 19,2) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschni
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 4mm²,grau
- typ: 2604-1311
- höhe: 16,7 mm
- anzahl der elektrischen anschlüsse: 11
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 32 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..4 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
Eigenschaften
Wago 2604-1311. Stecker: PCB, Produktfarbe: Grau, Material: Polyamid. Innendurchmesser: 7,5 mm, Breite: 82,4 mm, Tiefe: 19,2 mm. Verpackungsart: Box
