WAGO GmbH & Co. KG Leiterplattenklemme Hebel 2604-1109
241,22 €
inkl. MwSt.
Gratis Versand
Weitere Angebote auf voelkner
Alle Angebote (2 neu, 0 gebraucht)
241,22 €
inkl. MwSt.
Gratis Versand
Produktbeschreibung
Überblick

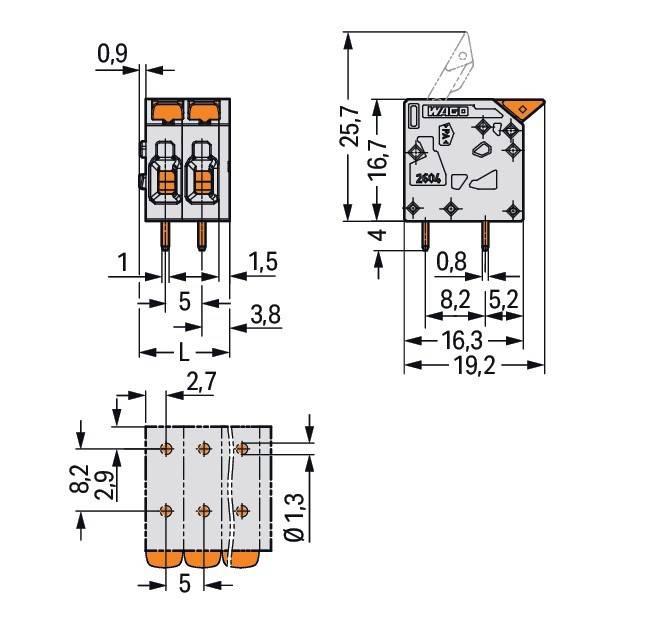

Leiterplattenklemme; Hebel; 4 mm²; Rastermaß 5 mm; 9-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 2604 mit 0 ° Leitereinführung zur Platine
Die Leiterplattenklemme hat die Artikelnummer 2604-1109 und ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm nötig. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (47,4 x 20,7
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Hebel 4mm²,grau
- typ: 2604-1109
- höhe: 16,7 mm
- anzahl der elektrischen anschlüsse: 9
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 32 A
- bemessungsspannung: 400 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..4 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
Eigenschaften
Wago 2604-1109. Stecker: PCB, Produktfarbe: Grau, Material: Polyamid. Breite: 47,4 mm, Tiefe: 19,2 mm, Höhe: 20,7 mm. Verpackungsart: Box
Stichwörter
WAGO GmbH & Co KG, Steckverbinder sonstige
