WAGO GmbH & Co. KG 4-Leiter-Federleiste 243-726
Produktbeschreibung
Überblick
4-Leiter-Federleiste; PUSH WIRE®; Ø 0,8 mm; Rastermaß 5,75 mm; 1-polig; für Einzellötstifte; lichtgrau
Steckbare Leiterplattenklemme Serie 243 mit Rastermaß 5,75 mm

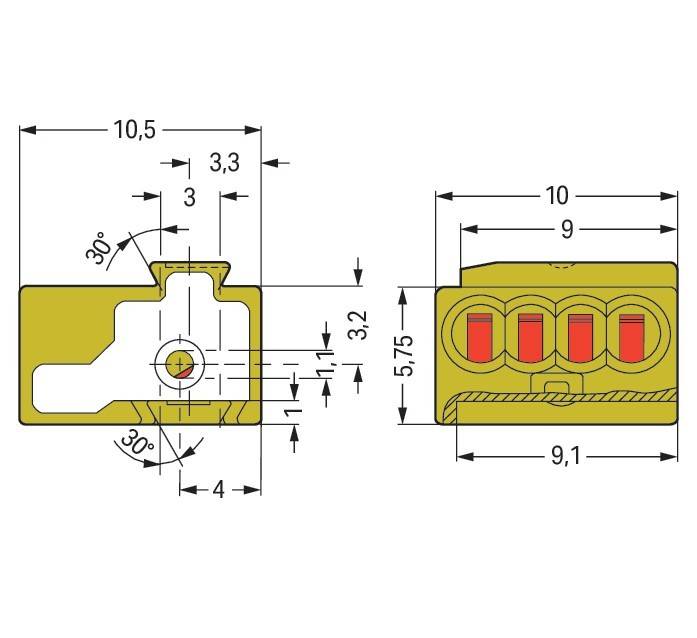

Steckbare Leiterplattenklemme mit der Artikelnummer 243-726 schafft eine fehlerfreie Elektroinstallation. Steckbare Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden und so den Leiter schneller zu klemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (5,75 x 10 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1 mm² geeignet. Die Kontaktoberfläche ist aus Zinn.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 4-Leiter-Federleiste PUSHWIRE,0,8mm,lgr
- typ: 243-726
- höhe: 10 mm
- anzahl der elektrischen anschlüsse: 4
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5,75 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 6 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..1 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- durchmesser anschlusspin: 1 mm
- länge des pins: 4,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
