WAGO GmbH & Co. KG THT-Federleiste abgewink. 232-846/039-000
Produktbeschreibung
Überblick
THT-Federleiste; abgewinkelt; Rastermaß 7,5 mm; 16-polig; Verriegelungsklinke; Lötstift 0,6 x 1,0 mm; grau
Federleiste/Buchse Serie 232, grau

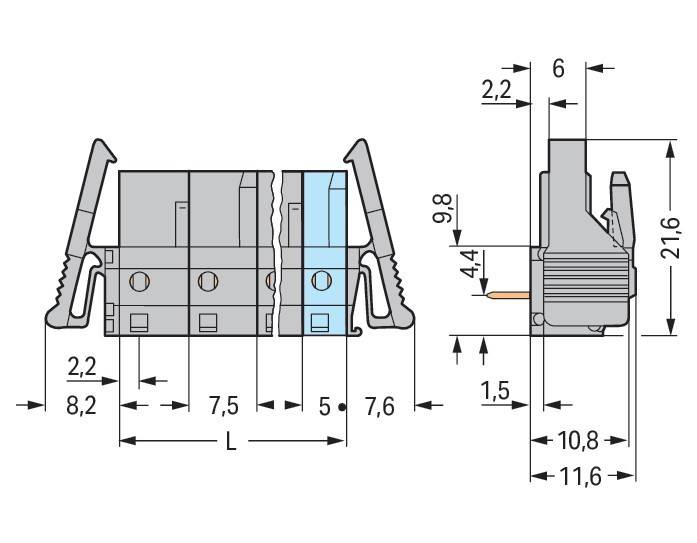

Die Federleiste/Buchse mit der Artikelnummer 232-846/039-000 ermöglicht eine reibungslose Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. In Breite x Höhe x Tiefe sind die Maße (133,4 x 16,6 x 18,25) mm. Für die Oberfläche der Kontakte wurde Zinn verwendet. Das MCS "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Federleiste abgewink. Maß 7,5mm,grau
- typ: 232-846/039-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 16
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 7,5 mm
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 12 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 5 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
