WAGO GmbH & Co. KG THT-Federleiste abgewink. 232-834/045-000
Produktbeschreibung
Überblick
THT-Federleiste; abgewinkelt; Rastermaß 7,5 mm; 4-polig; Lötstift 0,6 x 1,0 mm; grau
Federleiste/Buchse Serie 232 mit Rastermaß 7,5 mm

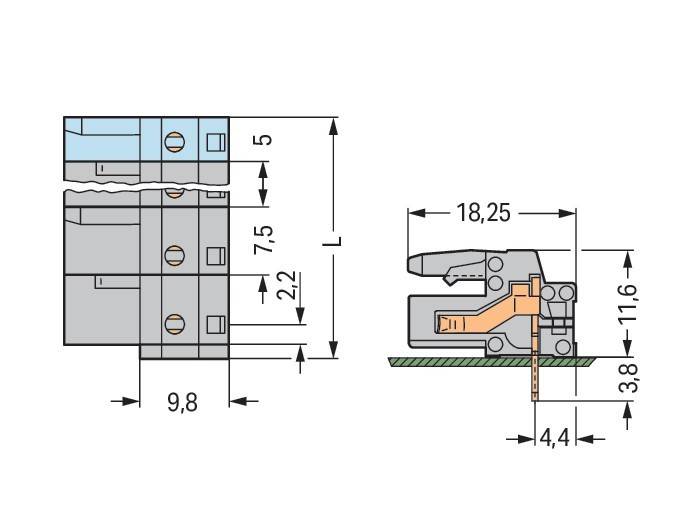

Die Federleiste/Buchse mit der Artikelnummer 232-834/045-000 bietet eine saubere Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (29 x 15,4 x 18,25) mm. Die Kontaktoberfläche ist aus Zinn. Das "Multi Connection System" MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THT verlötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Federleiste abgewink. Maß 7,5mm,grau
- typ: 232-834/045-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 4
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 7,5 mm
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 12 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 3,8 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
