WAGO GmbH & Co. KG 1-Leiter Federleiste 232-221/026-000
Produktbeschreibung
Überblick
1-Leiter Federleiste, abgewinkelt; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 21-polig; 2,50 mm²; grau
Federleiste/Buchse Serie 232 mit Rastermaß 5 mm

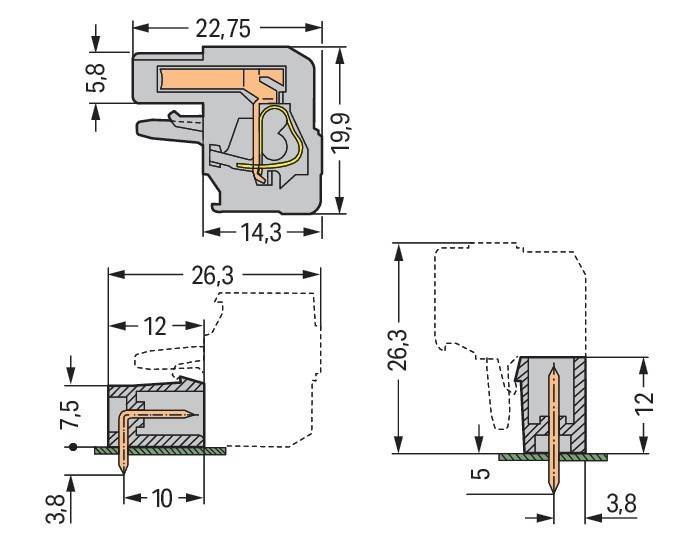

Bei dieser Federleiste/Buchse mit der Artikelnummer 232-221/026-000 ist eine saubere Elektroinstallation das Hauptaugenmerk. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (107,4 x 19,9 x 22,75) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Lei
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter Federleiste CAGECLAMP 2,5mm²,gr
- typ: 232-221/026-000
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Buchse
- polzahl: 21
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel kontakt/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 14 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..2,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- beschichtung gehäuse: unbeschichtet
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..85 °C
- schutzart (ip), montiert: IP20
