WAGO GmbH & Co. KG THT-Federleiste gerade 232-182/047-000
Produktbeschreibung
Überblick
THT-Federleiste; gerade; Rastermaß 5,08 mm; 22-polig; Distanzflansch; Lötstift 0,6 x 1,0 mm; orange
Federleiste/Buchse Serie 232 mit Rastermaß 5,08 mm

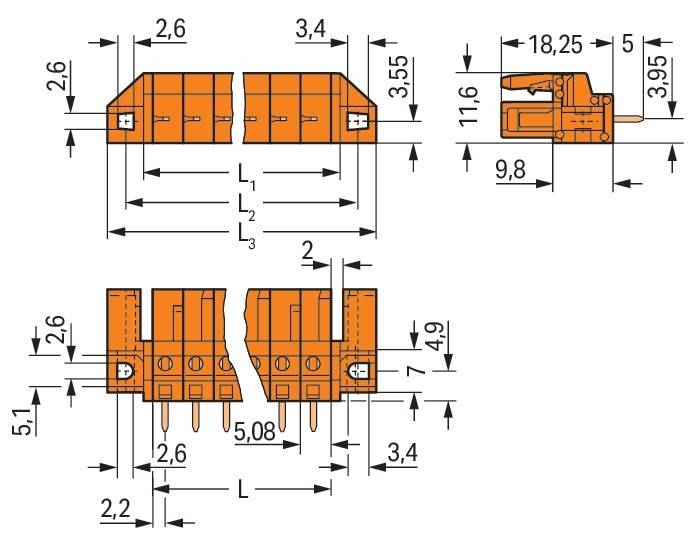

Bei dieser Federleiste/Buchse mit der Artikelnummer 232-182/047-000 ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (126,56 x 23,25 x 11,6) mm. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Das MCS "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Der Leiterplatten-Steckv
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Federleiste gerade Maß 5,08mm,orange
- typ: 232-182/047-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 22
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5,08 mm
- rastermaß der anschlüsse: 5,08 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 12 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 5 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: orange
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
