WAGO GmbH & Co. KG THT-Federleiste gerade 232-147/039-000
Produktbeschreibung
Überblick
THT-Federleiste; gerade; Rastermaß 5 mm; 17-polig; Verriegelungsklinke; Lötstift 0,6 x 1,0 mm; grau
Federleiste/Buchse Serie 232 mit Lötstiftabmessungen 0,6 x 1 mm

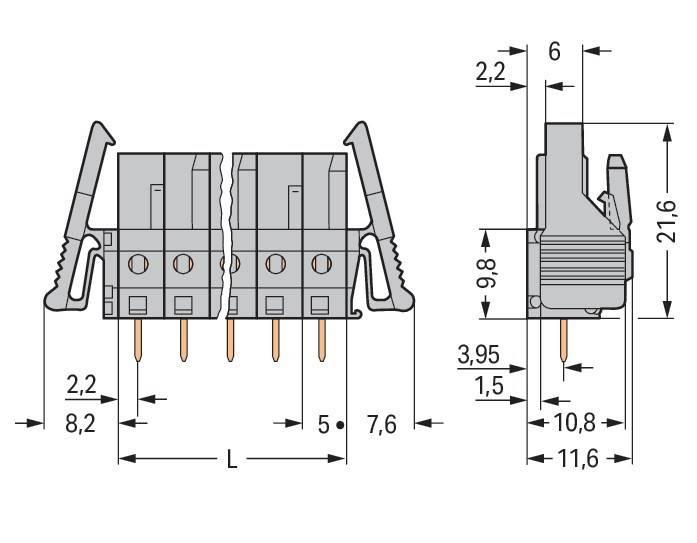

Die Federleiste/Buchse mit der Artikelnummer 232-147/039-000 schafft eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (100,9 x 26,6 x 11,6) mm. Die Kontaktoberfläche besteht aus Zinn. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Federleiste gerade Rastermaß 5mm,grau
- typ: 232-147/039-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 17
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 12 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- länge des pins: 5 mm
- geeignet für leiterplattendicke: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..85 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
