WAGO GmbH & Co. KG THR-Stiftleiste Lötstift 2092-1723/200-000
Produktbeschreibung
Überblick
THR-Pinstrip; Lötstift Ø 1,4 mm; abgewinkelt; Rastermaß 5 mm; 3-polig; schwarz
Stiftleiste Serie 2092 mit Rastermaß 5 mm

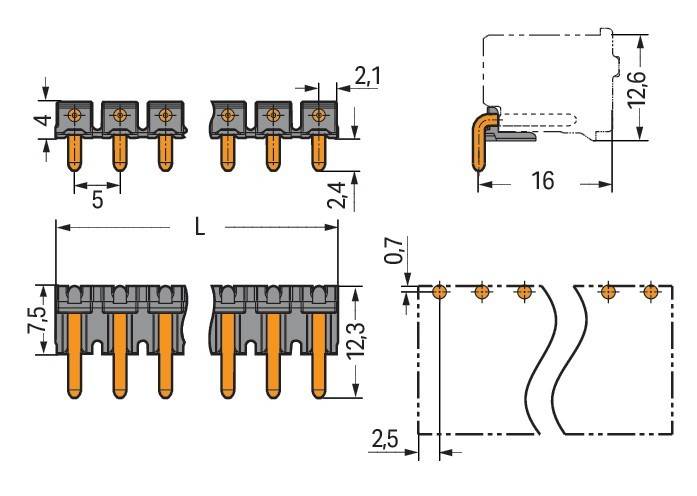

Die Stiftleiste (Artikelnummer 2092-1723/200-000) bietet eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. In Breite x Höhe x Tiefe sind die Maße (18,2 x 6,4 x 12,3) mm. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich zweifach nutzen einerseits für die Kontaktierung des Steckerstiftes, andererseits für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Stiftleiste Lötstift 1,4mm,abgewinkelt,sw
- typ: 2092-1723/200-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 3
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 16 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- durchmesser anschlusspin: 1,4 mm
- länge des pins: 2,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
