WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 2092-1710
Produktbeschreibung
Überblick

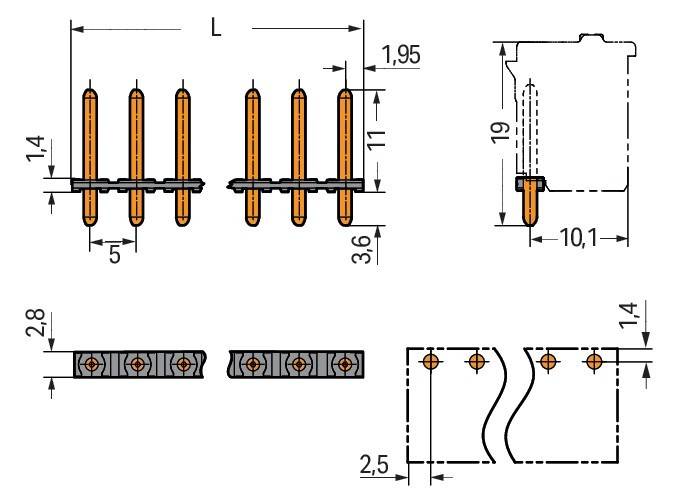

THT-Pinstrip; Lötstift Ø 1,4 mm; gerade; Rastermaß 5 mm; 10-polig; schwarz
Stiftleiste Serie 2092 mit Rastermaß 5 mm
Die Stiftleiste hat die Artikelnummer 2092-1710 und verspricht eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (52,9 x 14,6 x 2,8) mm. Für die Kontaktoberfläche wurde Zinn verwendet. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier gleich zweifach verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THT-Stiftleiste Lötstift 1,4 mm,gerade,sw
- typ: 2092-1710
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 10
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/kontakt: 90° (vertikal nach oben)
- bemessungsstrom in: 16 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- durchmesser anschlusspin: 1,4 mm
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
