WAGO GmbH & Co. KG THR-Stiftleiste Lötstift 2092-1432/200-000
Produktbeschreibung
Überblick
THR-Stiftleiste; Lötstift Ø 1,4 mm; abgewinkelt; Rastermaß 5 mm; 12-polig; lichtgrau
Stiftleiste Serie 2092, lichtgrau

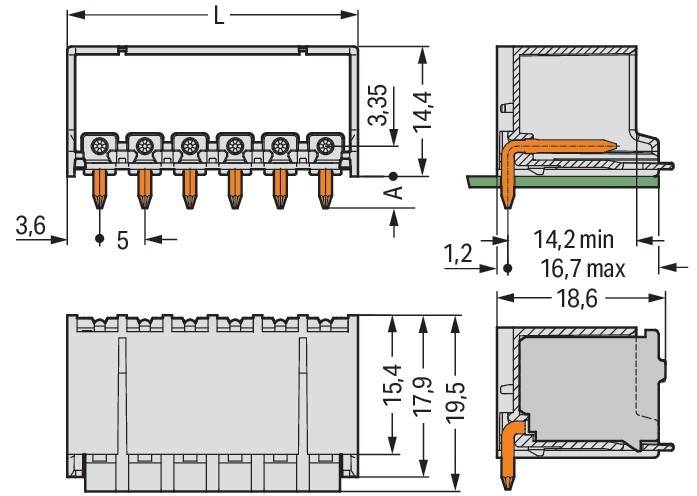

Die Stiftleiste (Artikelnummer 2092-1432/200-000) bietet eine reibungslose Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße betragen in Breite x Höhe x Tiefe (62,2 x 16,8 x 19,5) mm. Für die Oberfläche der Kontakte wurde Zinn verwendet. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier gleich doppelt verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Stiftleiste Lötstift 1,4mm,abgew.,lgr
- typ: 2092-1432/200-000
- verbindungsart: flexibler Leiterplattenverbinder
- steckverbinderausführung: freier Steckverbinder
- kontaktausführung: Stift
- polzahl: 12
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 5 mm
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/kontakt: 0°/180° (horizontal)
- bemessungsstrom in: 16 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- werkstoff der kontaktbeschichtung: Zinn
- ausführung des elektrischen anschlusses: Lötanschluss
- durchmesser anschlusspin: 1,4 mm
- länge des pins: 3,6 mm
- geeignet für leiterplattendicke: 2 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..100 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
