WAGO GmbH & Co. KG SMDThroughBoard-Leiterplk. 2070-451/998-606
Produktbeschreibung
Überblick

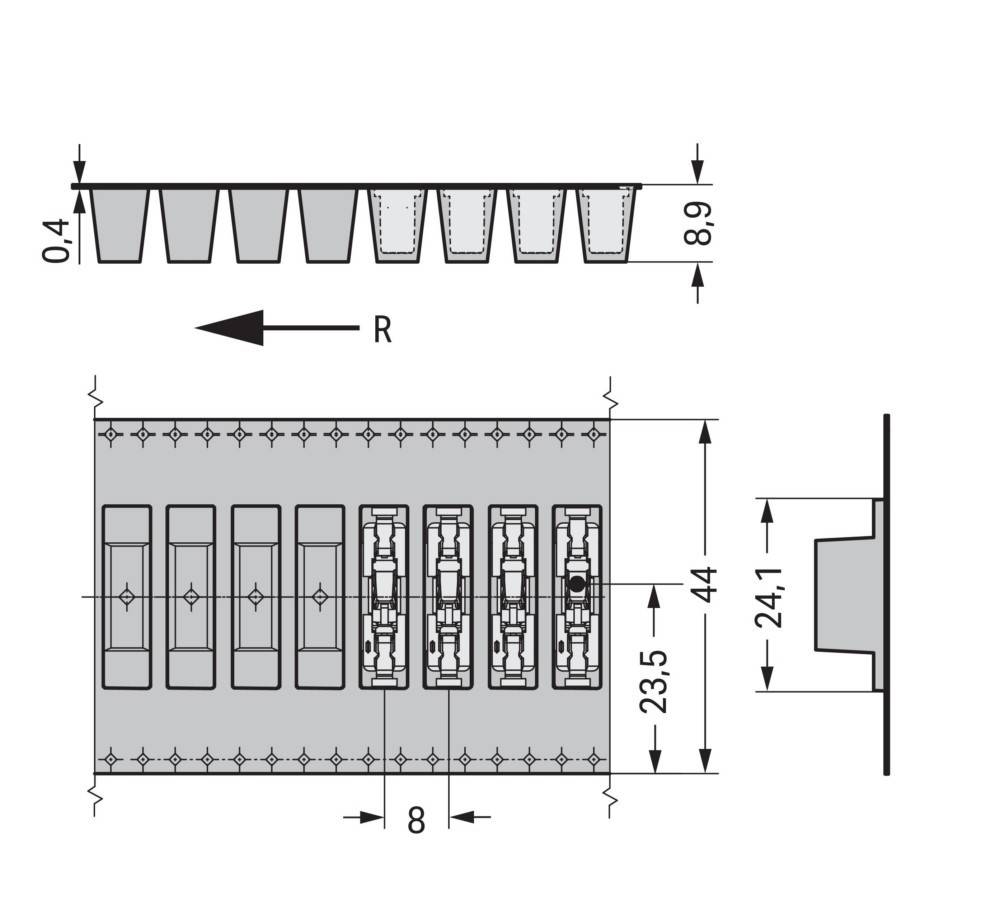

SMD-Through-Board-Leiterplattenklemme; 0,75 mm²; Rastermaß 6,5 mm; 1-polig; Push-in CAGE CLAMP®; im Gurt; weiß
Leiterplattenklemme Serie 2070 mit 0 ° Leitereinführung zur Platine

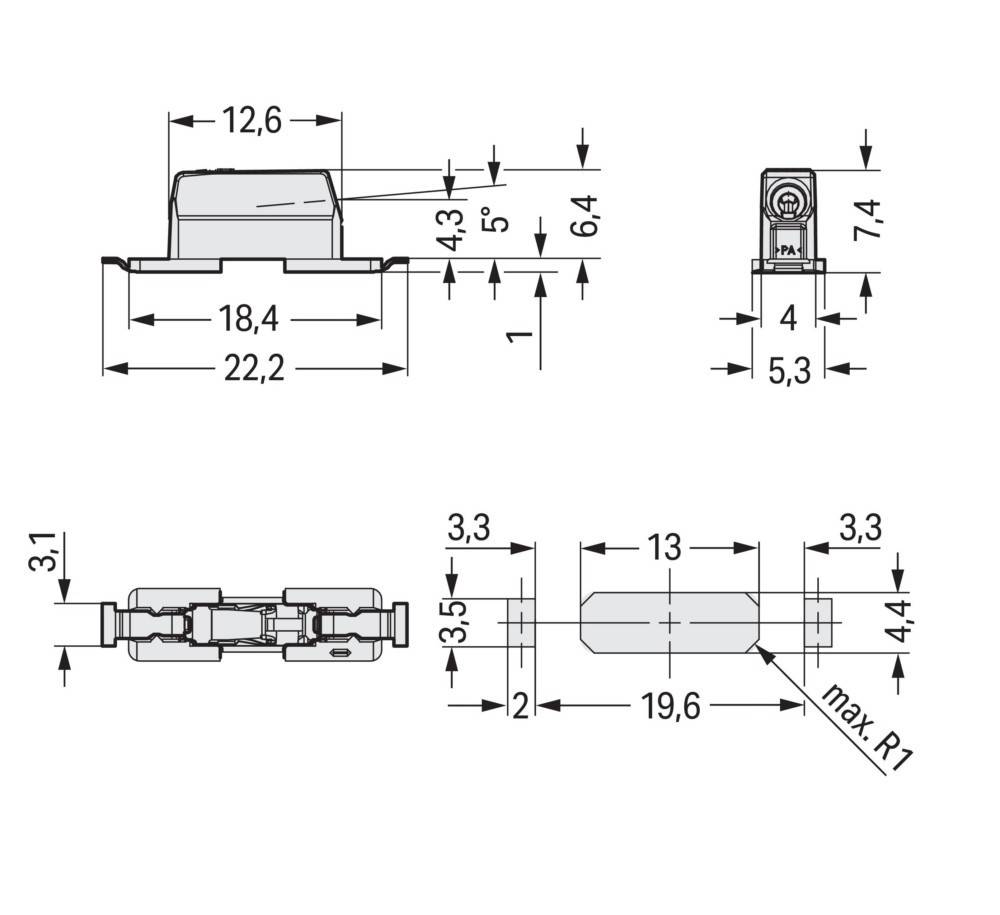

Die Leiterplattenklemme mit der Artikelnummer 2070-451/998-606 ermöglicht einen schnellen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (5,3 x 7,45 x 22,2) mm. In Abhängig
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMDThroughBoard-Leiterplk. 0,75 mm²
- typ: 2070-451/998-606
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- bemessungsstrom in: 9 A
- bemessungsspannung: 320 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 1
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,29999999 mm
- höhe: 7,45 mm
- tiefe: 22,19999999 mm
- abschlussplatte erforderlich: nein
- farbe: weiß
- transparent: nein
