WAGO GmbH & Co. KG SMD-Leiterplattenklemme 2059-303/998-403
Produktbeschreibung
Überblick

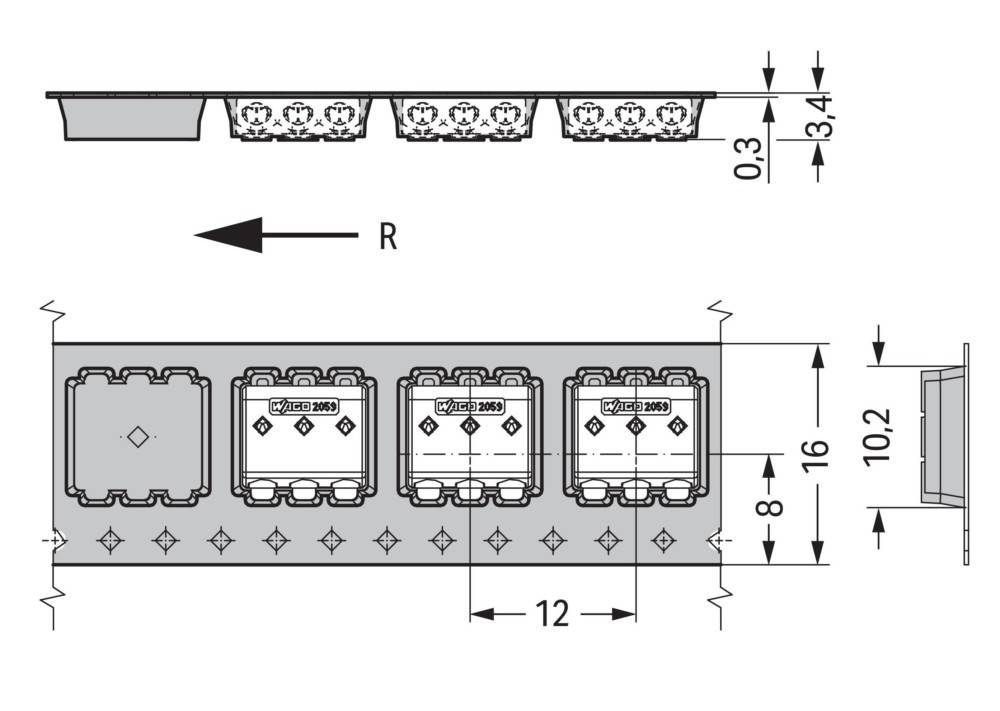

SMD-Leiterplattenklemme; 0,5 mm²; Rastermaß 3 mm; 3-polig; PUSH WIRE®; im Gurt; weiß
Leiterplattenklemme Serie 2059 mit PUSH WIRE®

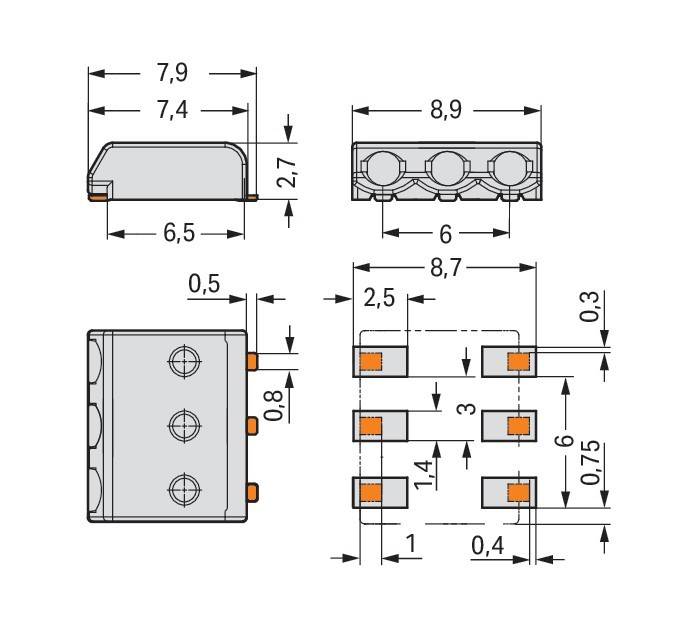

Die Leiterplattenklemme mit der Artikelnummer 2059-303/998-403 ermöglicht einen schnellen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 4 und 5,5 mm . Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überwinden und so den Leiter schneller zu klemmen. In Breite x Höhe x Tiefe betragen die Abmessungen (8,9 x 2,7 x 7,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,34 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 0,5 mm² z
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMD-Leiterplattenklemme 0,5 mm²
- typ: 2059-303/998-403
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt eindrähtig: 0,14..0,34 mm²
- bemessungsstrom in: 3 A
- bemessungsspannung: 160 V
- ausführung elektrischer anschluss 1: Steckklemmanschluss
- ausführung elektrischer anschluss 2: Steckklemmanschluss
- polzahl: 3
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 8,9 mm
- höhe: 2,7 mm
- tiefe: 7,9 mm
- abschlussplatte erforderlich: nein
- farbe: weiß
- transparent: nein
