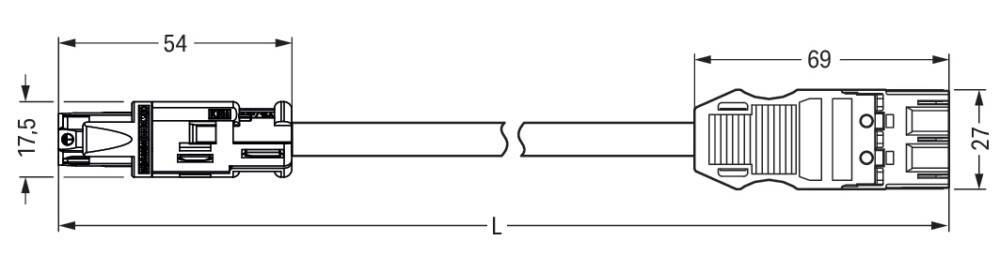

WAGO GmbH & Co. KG konfekt. Übergangsleitung 774-9993/1507-301
Produktbeschreibung
Beschreibung
konfektionierte Übergangsleitung
Eca
Buchse/Stecker MIDI
3-polig
Kod. A
H05VV-F 3G 2,5 mm²
3 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® RD mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® RD Bemessungsstrom 20 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Die Familie WINSTA® RD fällt durch ihre runde Bauform auf, die perfekt für die Installation in Leerrohren mit einem Innendurchmesser von 20 mm, wie zum Beispiel im Fertighausbau, geeignet ist. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Mit einer RD-Buchse und einem MIDI-Stecker ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für jede Anwendung geeignet.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: konfekt. Übergangsleitung Eca,Buchse/Stecker
- typ: 774-9993/1507-301
- bemessungsspannung: 250 V
- bemessungsstrom: 20 A
- polzahl: 3
- schutzart (ip): IP20
- art der konfektionierten leitung: sonstige
- ausführung seite 1: Buchse
- ausführung seite 2: Stecker
- leiterendenbehandlung: ultraschallverdichtete Aderenden
- gesamtlänge: 3000 mm
- mechanische codierung: ja
- farbe der codierung/kontakteinsatz: schwarz
- gehäusefarbe: schwarz
- kabeltyp: H05VV-F
- kabeldurchmesser: 9,2..11,4 mm
- mantel-farbe: schwarz
- pol-kennzeichnung: L, N, PE
- leiternennquerschnitt: 2,5 mm²
- art der verriegelung: separat
- isolierteil dauertemperaturbeständig bis: 105 °C
- leitung dauertemperaturbeständig bis: 70 °C
- max. betriebstemperatur am leiter: 85 °C
- halogenfrei: nein
- brandlast: 24,689287 kWh
- oberflächenbehandlung kontakte: verzinnt
- verschmutzungsgrad: 3
- durchgangswiderstand: 1 mOhm
- bemessungsstoßspannung: 4 kV
- brandverhaltensklasse nach en 13501-6: Eca
