WAGO GmbH & Co. KG 1-Leiter-Federleiste 714-112
Produktbeschreibung
Überblick
1-Leiter-Federleiste; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 12-polig; 1,50 mm²; schwarz
Federleiste/Buchse Serie 714 mit Push-in CAGE CLAMP®

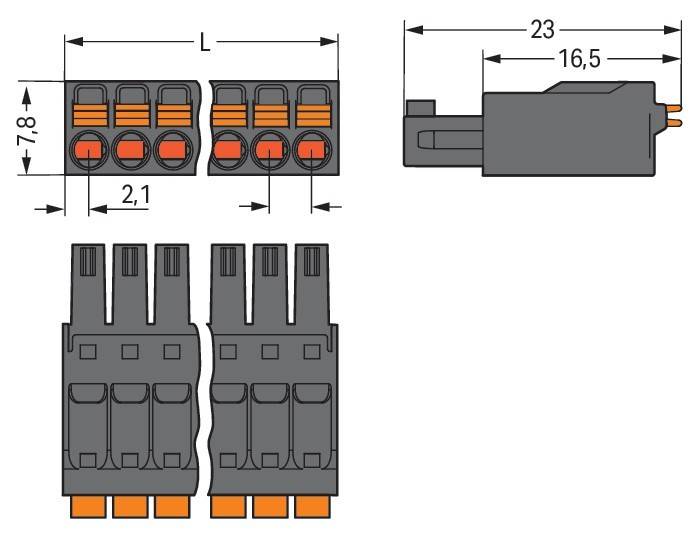

Die Federleiste/Buchse mit der Artikelnummer 714-112 ermöglicht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (42,7 x 7,8 x 23) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste Drücker1,5mm²,sw
- typ: 714-112
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..1,5 mm²
- bemessungsstrom in: 8 A
- bemessungsspannung: 160 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Steckanschluss
- polzahl: 12
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..100 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 3,5 mm
- höhe: 7,8 mm
- tiefe: 23 mm
- abschlussplatte erforderlich: nein
- farbe: schwarz
- transparent: nein
