WAGO GmbH & Co. KG 1-LeiterFederleiste2reihig 713-1104/107-047/032
Produktbeschreibung
Überblick
1-Leiter-Federleiste- 2-reihig; CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 8-polig; 100% fehlsteckgeschützt; Schraubflansch; Zugentlastungsplatte; direkt bedruckt; 1,50 mm²; schwarz
Federleiste/Buchse Serie 713 mit CAGE CLAMP®

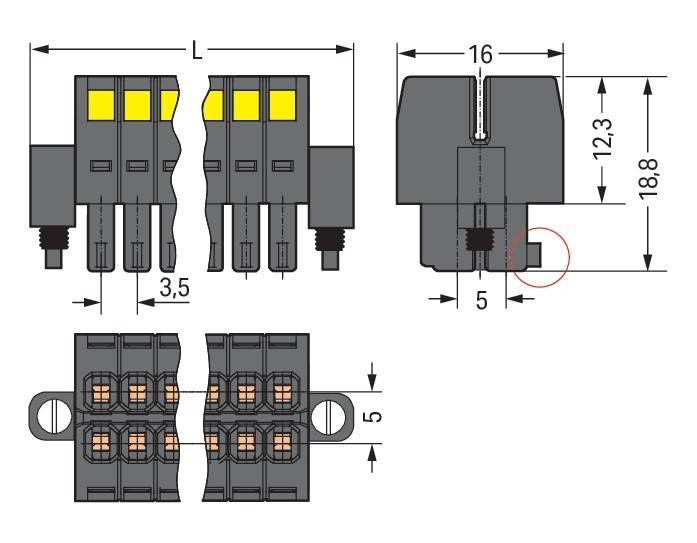

Die Federleiste/Buchse hat die Artikelnummer 713-1104/107-047/032-000 und ermöglicht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 6 bis 7 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in B
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-LeiterFederleiste2reihig CAGECLAMP 1,5mm²,sw
- typ: 713-1104/107-047/032
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..1,5 mm²
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 8
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..100 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 3,5 mm

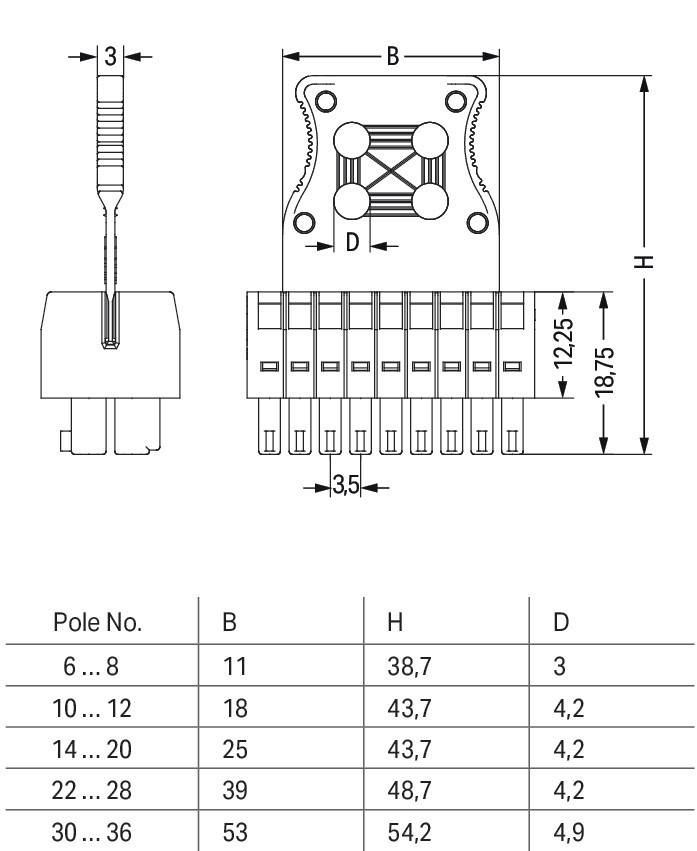

- höhe: 38,7 mm
- tiefe: 16 mm
- abschlussplatte erforderlich: nein
- farbe: schwarz
- transparent: nein
