PJRC,Teensy 4,1,Ethernet Kit
PJRC Ethernet Kit for Teensy 4.1 Ethernet MagJack Ribbon Cable Soldering Needed
13,74 €
inkl. MwSt.
zzgl.
Lieferzeit:
2-3 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
13,74 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung

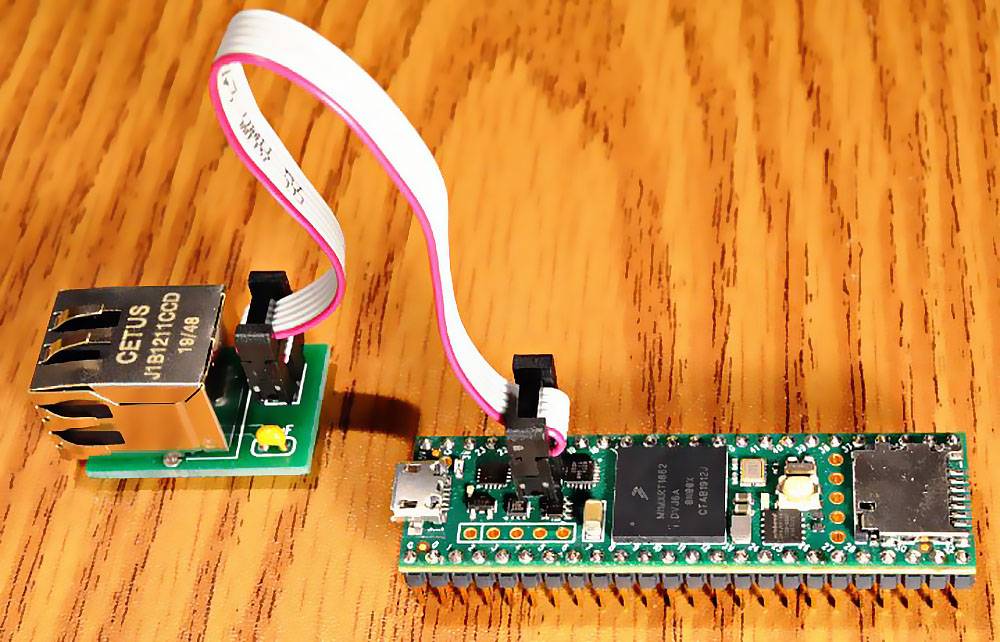

Dieses Ethernet Kit enthält alle Teile, die für den Anschluss an den Ethernet-Port des Teensy 4.1 benötigt werden.
Das Ethernet Kit enthält einen Ethernet MagJack, eine blanke Platine, ein Flachbandkabel, 2 Header-Pins und einen Kondensator. DIY-Löten ist erforderlich.
Zusammenbau des Ethernet-Kits
- Der erste Schritt ist das Löten des Kondensators.
- Nachher werden die Stiftleisten angelötet. Nachdem Sie 1 Pin angelötet haben, drehen Sie die Platine um, um zu prüfen, ob die Pins im rechten Winkel zur Platine stehen. Sobald 2 oder mehr Pins gelötet sind, ist es fast unmöglich, schiefe Pins zu reparieren.
- Zuletzt lötest du den Magjack ein.
- Sie müssen auch die restlichen Header-Pins an Ihren Teensy 4.1 anlöten.
- Nach dem Löten stecken Sie die 2 Platinen mit dem Kabelsatz zusammen.
Die NativeEthernet-Bibliothek ist in Teensyduino 1.53 enthalten. Klicken Sie in Arduino auf Datei > Beispiele > NativeEthernet, um loszulegen.
Enthält
1x Ethernet Kit
