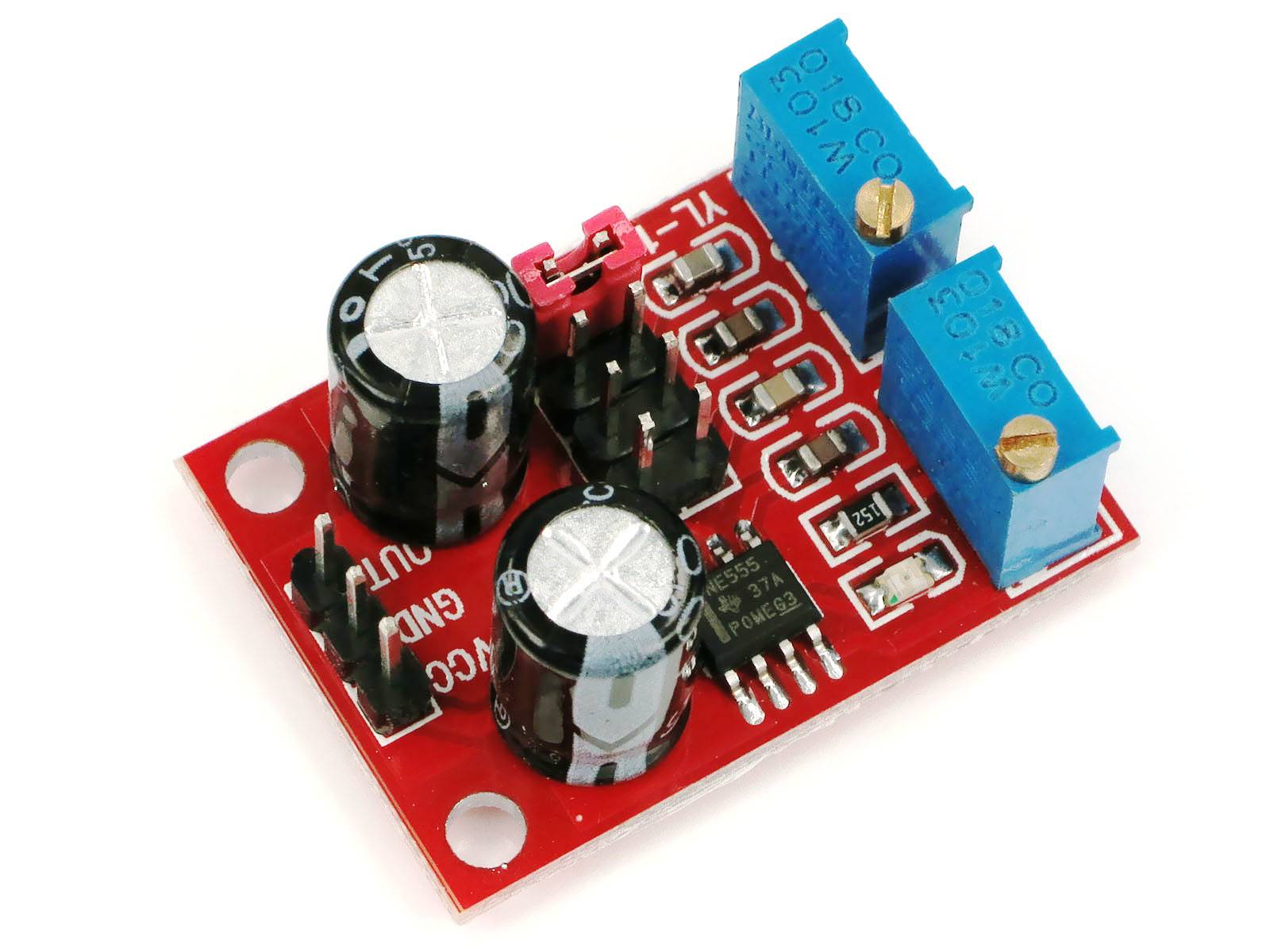

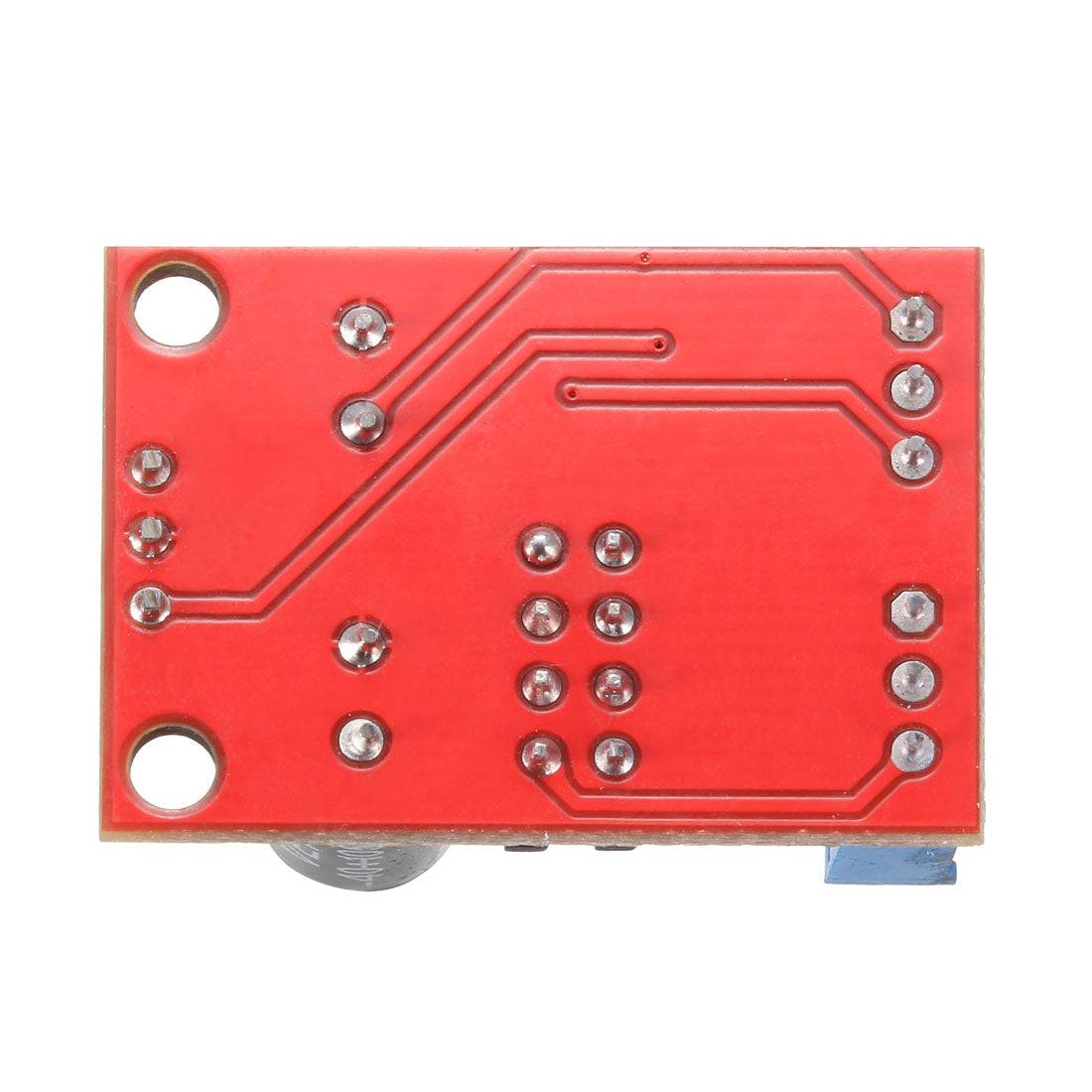

NE555 Adjustable Frequency Pulse Generator Module
NE555 Einstellbare Frequenz Pulse Generator Modul Rechteckwelle Schrittmotortreiber bis 200kHz
2,01 €
inkl. MwSt.
zzgl.
Lieferzeit:
2-3 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
2,01 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Die Ausgangsfrequenz oder das Tastverhältnis der Rechteckwelle ist einstellbar. Ausgang mit LED-Anzeige, wenn der Ausgang einen niedrigen elektrischen Pegel hat, leuchtet die Anzeige auf, andernfalls ist die LED aus, wenn der Ausgang hoch ist. Die Anzeige blinkt bei niedrigerer Frequenz.
Spezifikationen:

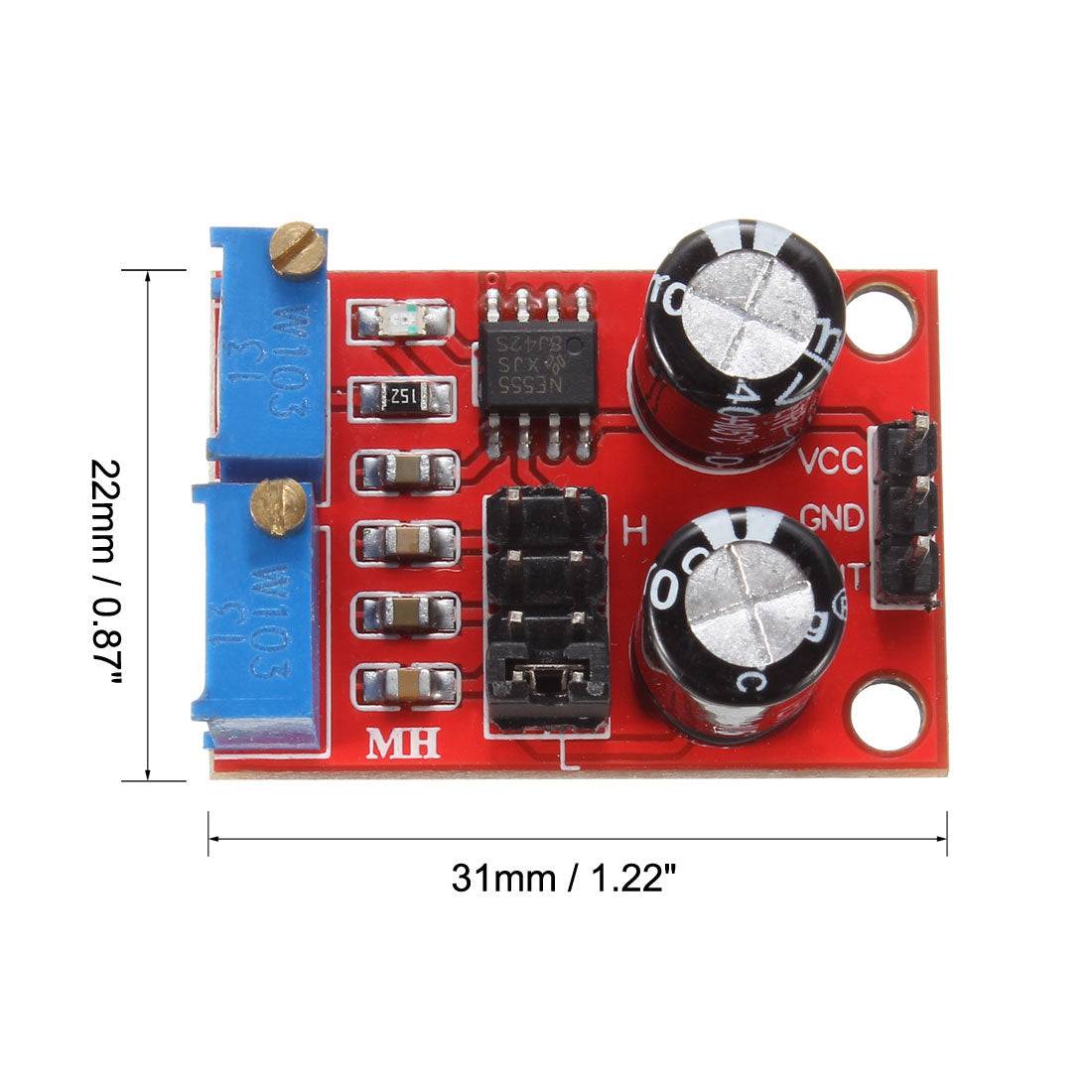

- Größe: 3,1 cm x 2,2 cm
- Chip: NE555
- Eingangsspannung: 5V-15VDC. 5V@15mA Ausgangsstrom; 12V@35MA Ausgangsstrom
- Der Eingangsstrom:>=100MA
- Die Ausgangsamplitude: 4,2 V V-PP - 11,4 V V-PP. (je nach Eingangsspannung ist die Ausgangsamplitude unterschiedlich)
- Der maximale Ausgangsstrom: >=15mA mit 5V Stromversorgung, V-PP mehr als 50%, >=35mA mit 12V Stromversorgung, V-PP mehr als 50%)
Pinbelegung
- VCC: DC-Eingang, positive Stromversorgung
- GND: Funktionserde, negative Stromversorgung
- OUT: Ausgang mit hohem oder niedrigem elektrischem Pegel
Ausgang mit LED-Anzeige
- Niedriger Füllstand – LED EIN,
- Hoher Pegel – LED AUS,
- Frequenz relativ niedrig - LED blinkt
Ausgangsfrequenzbereich wählbar, damit die Ausgangsfrequenz stufenloser einstellbar ist.
T=0,7(RA+2RB)C (0-10K Ohm einstellbar für RA,RB)
- Niederfrequenz: 1 Hz bis 50 Hz, C=0,001 µF
- Mittenfrequenz: 50Hz ~ 1kHz, C=0,1µF
- Mittel-Hochfrequenz: 1KHz~10kHz, C=1UF
- Hochfrequenz: 10kHz~200kHz, C=100UF
Damit die Frequenz der Wellenform vom Käufer selbst berechnet werden kann.
Lieferumfang:
- 1x NE555 einstellbares Generatormodul
