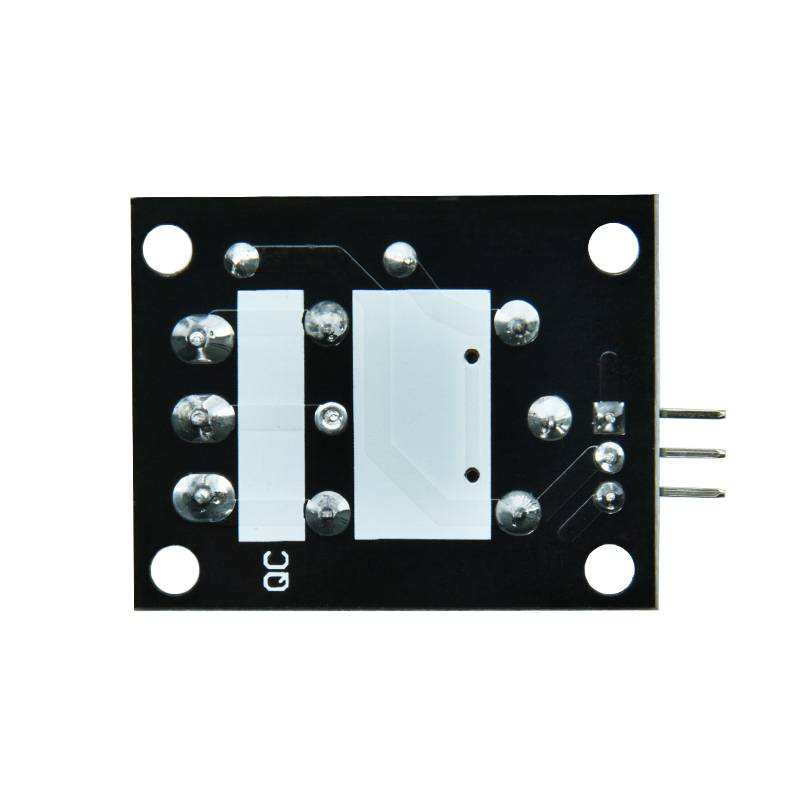

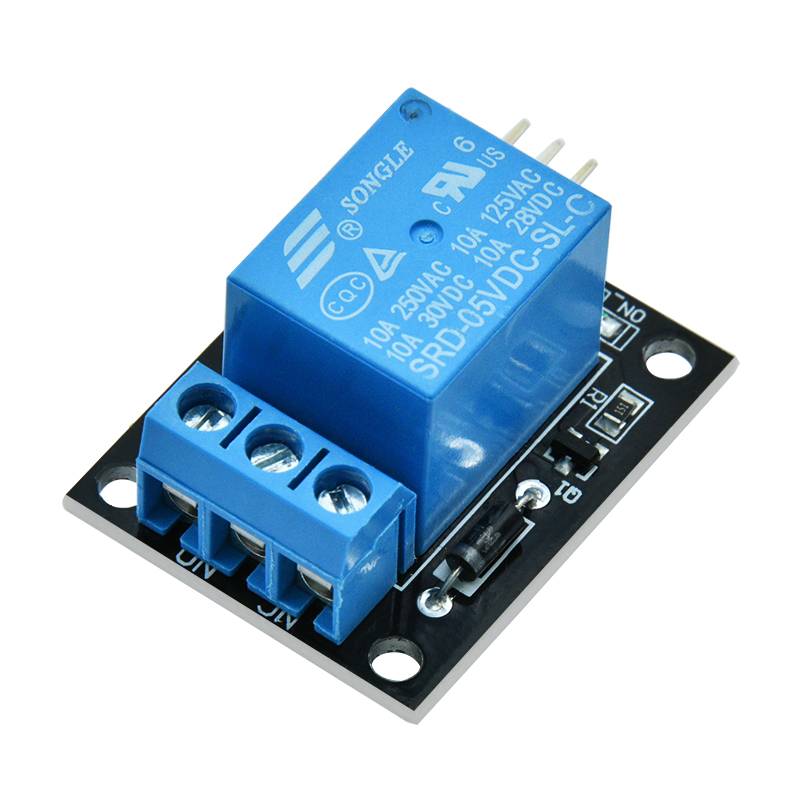

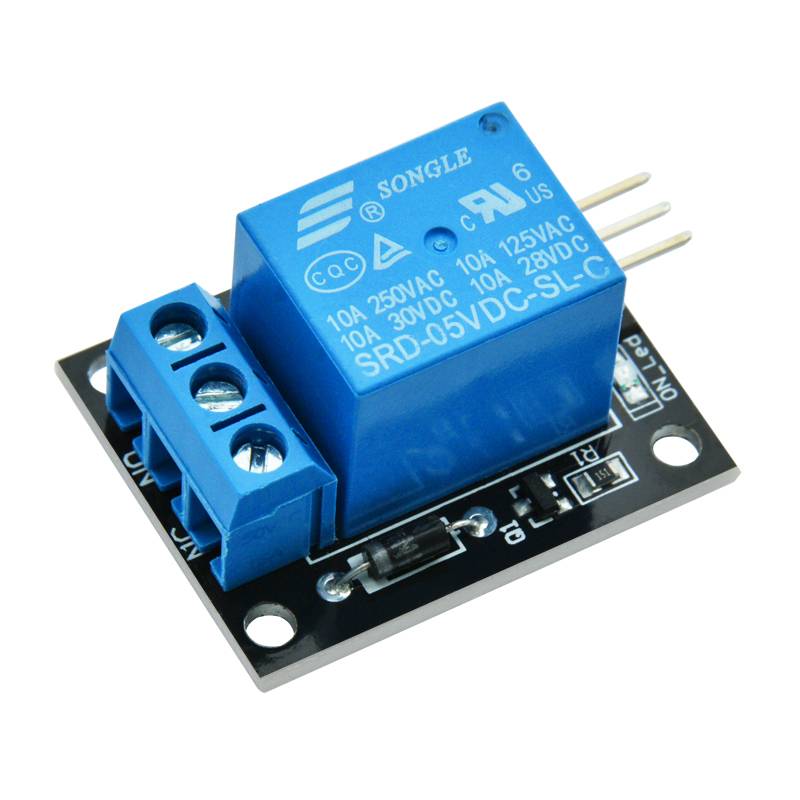

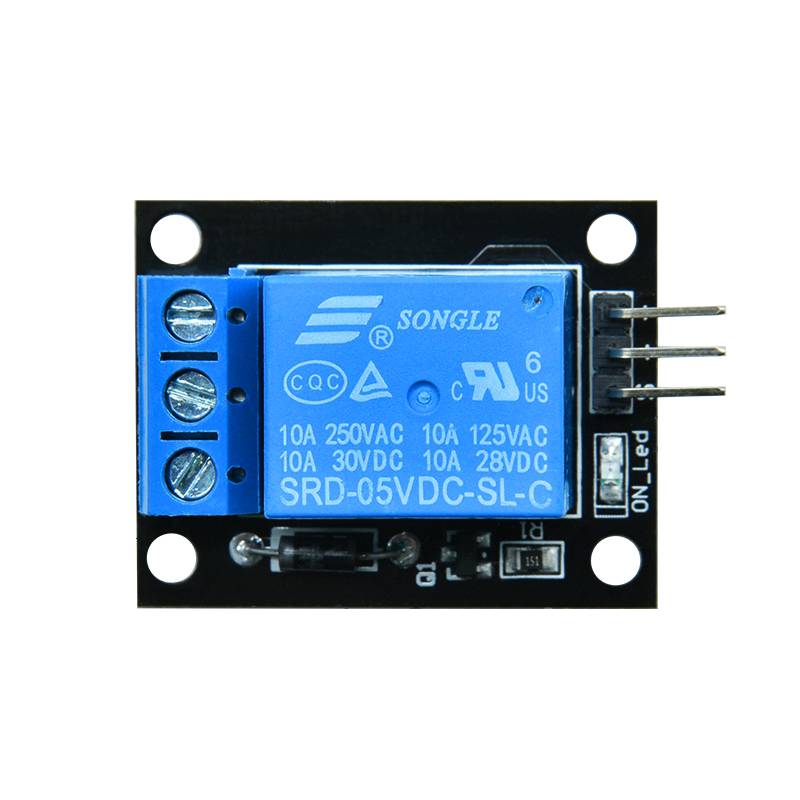

5V 1 Channel Relay Shield LED,Arduino,1 Kanal Relais Modul LED,Arduino
Momentan nicht bestellbar
Benachrichtigung einrichten
Benachrichtigung soll aktiv sein für:
Benachrichtigung per E-Mail senden an:
Hinweis: Sollte der Artikel innerhalb Ihres gewünschten Zeitraumes nicht wieder verfügbar sein, wird Ihre Anfrage gelöscht.
Momentan nicht bestellbar
Benachrichtigung einrichten
Benachrichtigung soll aktiv sein für:
Benachrichtigung per E-Mail senden an:
Hinweis: Sollte der Artikel innerhalb Ihres gewünschten Zeitraumes nicht wieder verfügbar sein, wird Ihre Anfrage gelöscht.
-
Produktbeschreibung
Beschreibung
Mit diesem Relais Modul lassen sich z.B. sehr einfach große Lasten mit einem Mikrocontroller schalten. Geeignet für Arduino, PIC, ARM, usw.
Die Relais sind aus Songle-Qualitätsrelais gefertigt und verfügen über 1 Ein- und Ausgang, jeweils mit Statusanzeige, mit Diodenschutz für die Relaisspule, Ausgangskontaktkapazität 10A 250VAC, 10A 30VDC, leicht einsetzbar für Haushaltsgeräte oder industrielle Steuerung.
Der modulare Aufbau erleichtert den Anschluss an Arduino-Erweiterungsplatinen. Kanal ist aktiv hoch, d.h. Hochpegelrelais werden aktiviert, jedes Relais hat Schließer- und Öffnerkontakte. Kanal sind durch Optokoppler isoliert, der Ausgangszustand der Hochpegelrelais wird durch eine Leuchtdiode angezeigt, Relais und TTL können über einen Jumper für gemeinsame Masse oder nicht gewählt werden, sicher und zuverlässig, praktisch im Einsatz.
- Versorgungsspannung (VCC): 5V
- Stromaufnahme Steuereingang ca. 4 mA
- Stromaufnahme Spule ca. 70 mA
- Spulenwiderstand ca. 70 Ohm
- Hochstrom-Relais: AC250V 10A; DC30V 10A
- Standard Schnittstelle für Arduino, AVR, PIC, ARM, DSP,8051, ARM, TTL logic
- LEDs zeigt den Status des Relais
- Maße (LxBxH)(mm): 50x26x18
- Schnittstelle: GND
- Optokoppler: Ohne
Lieferumfang:
- 1x 1-Kanal Relay
