5V 1 Channel Optocouplers Relay Shield,Arduino,Optokoppler Relais Modul

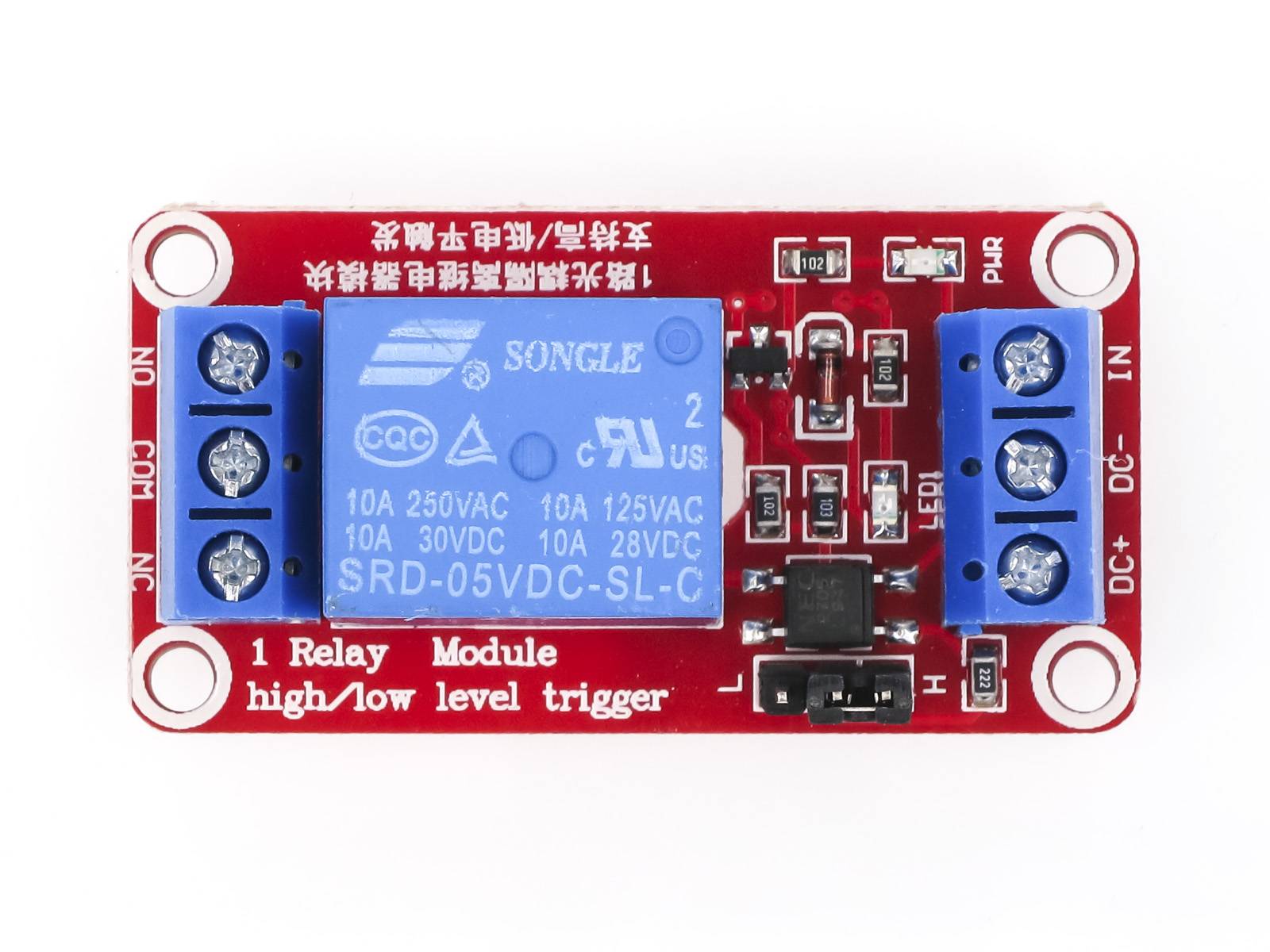

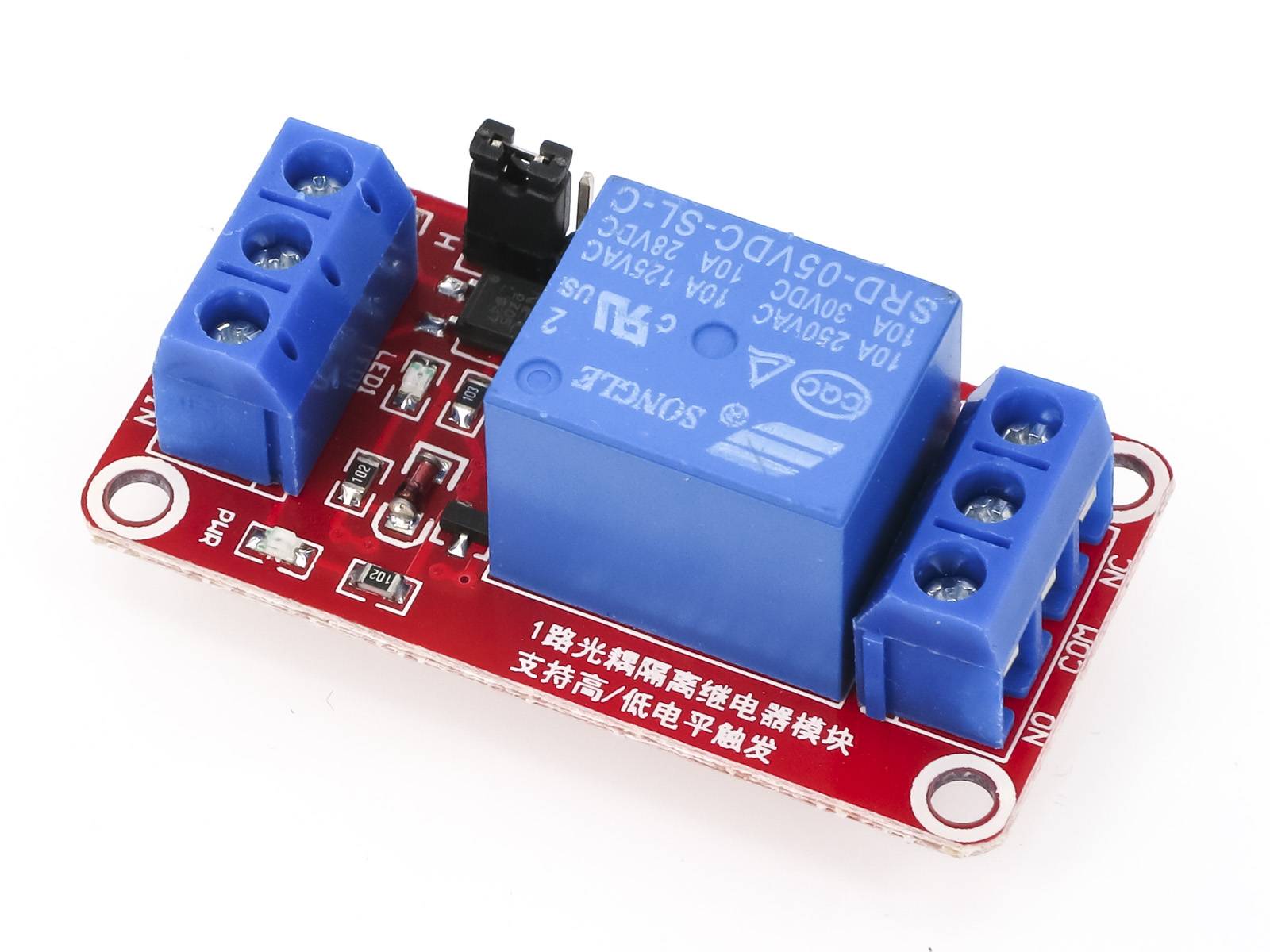

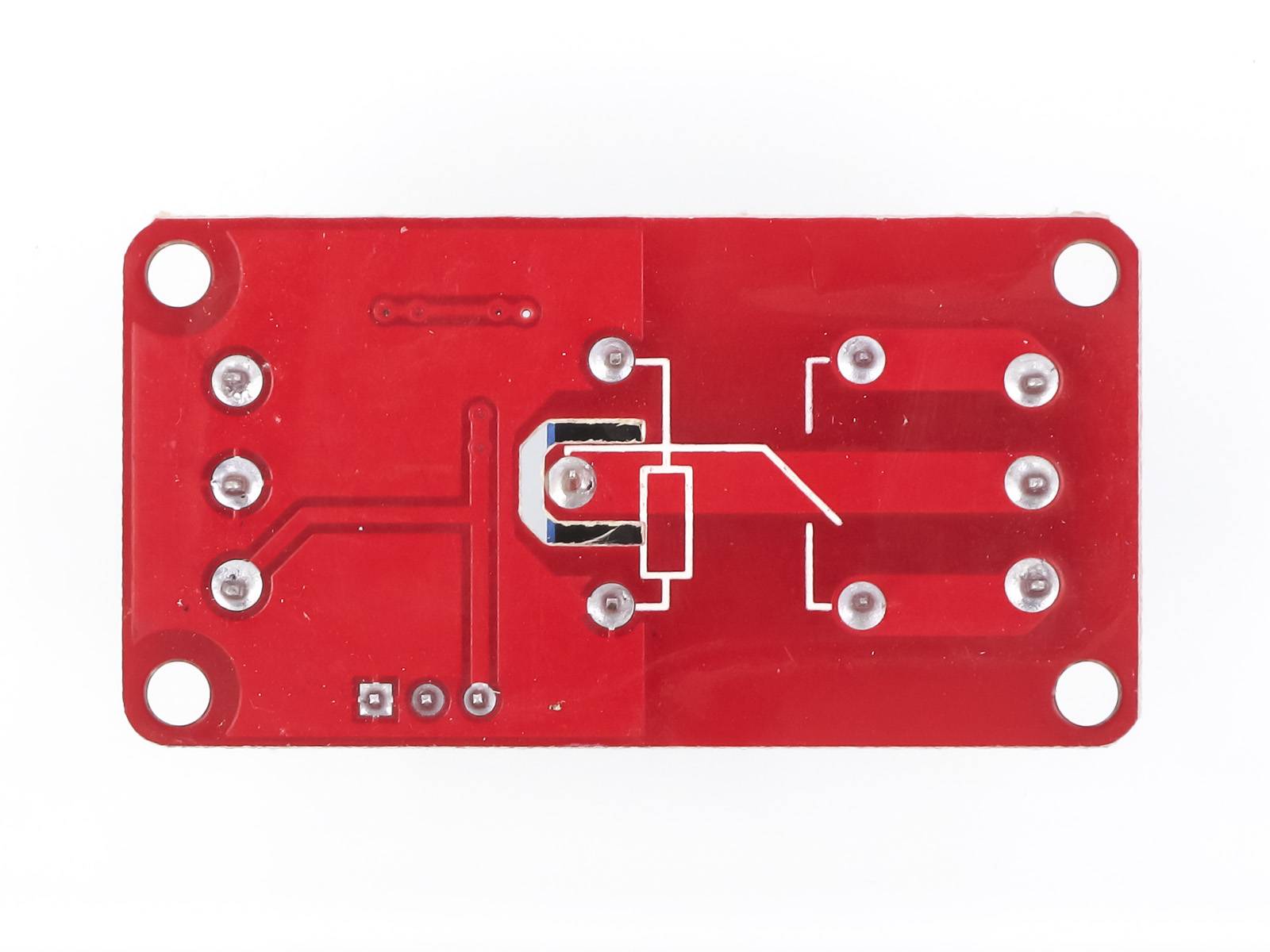

5V/220V 1CH Optocouplers Relay Shield Compatible with Arduino Relais Modul
2,70 €
inkl. MwSt.
zzgl.
Lieferzeit:
4-6 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
2,70 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Beschreibung:
Mit diesem Relais Modul lassen sich z.B. sehr einfach große Lasten mit einem Mikrocontroller schalten. Geeignet für Arduino, PIC, ARM, usw.
Technische Daten
- Versorgungsspannung (VCC): 5V
- Stromaufnahme Steuereingang ca. 5 mA
- Stromaufnahme Spule ca. 190 mA
- Hochstrom-Relais: AC250V 10A; DC30V 10A
- Standard Schnittstelle für Arduino, AVR, PIC, ARM, DSP,8051, ARM, TTL logic
- LEDs zeigen den Status der Relais
- Maße (LxBxH)(mm): 50x26x18,5
- Schnittstelle: GND
- Optokoppler: Mit
Pin-Bedienung
- DC+: Positive Spannungsversorgung (ausgewählt durch die Betriebsspannung des Relais)
- DC-: Masse der Spannungsversorgung
- IN oder INx: Steuersignaleingang
- NO bzw. NOx: Lastzugangsklemme, normalerweise offen
- COM oder COMx: Lastzugriffsklemme, gemeinsame Klemme
- NC oder NCx: Lastzugriffsklemme, Öffner
Lieferumfang
- 1x1-Kanal Relay
