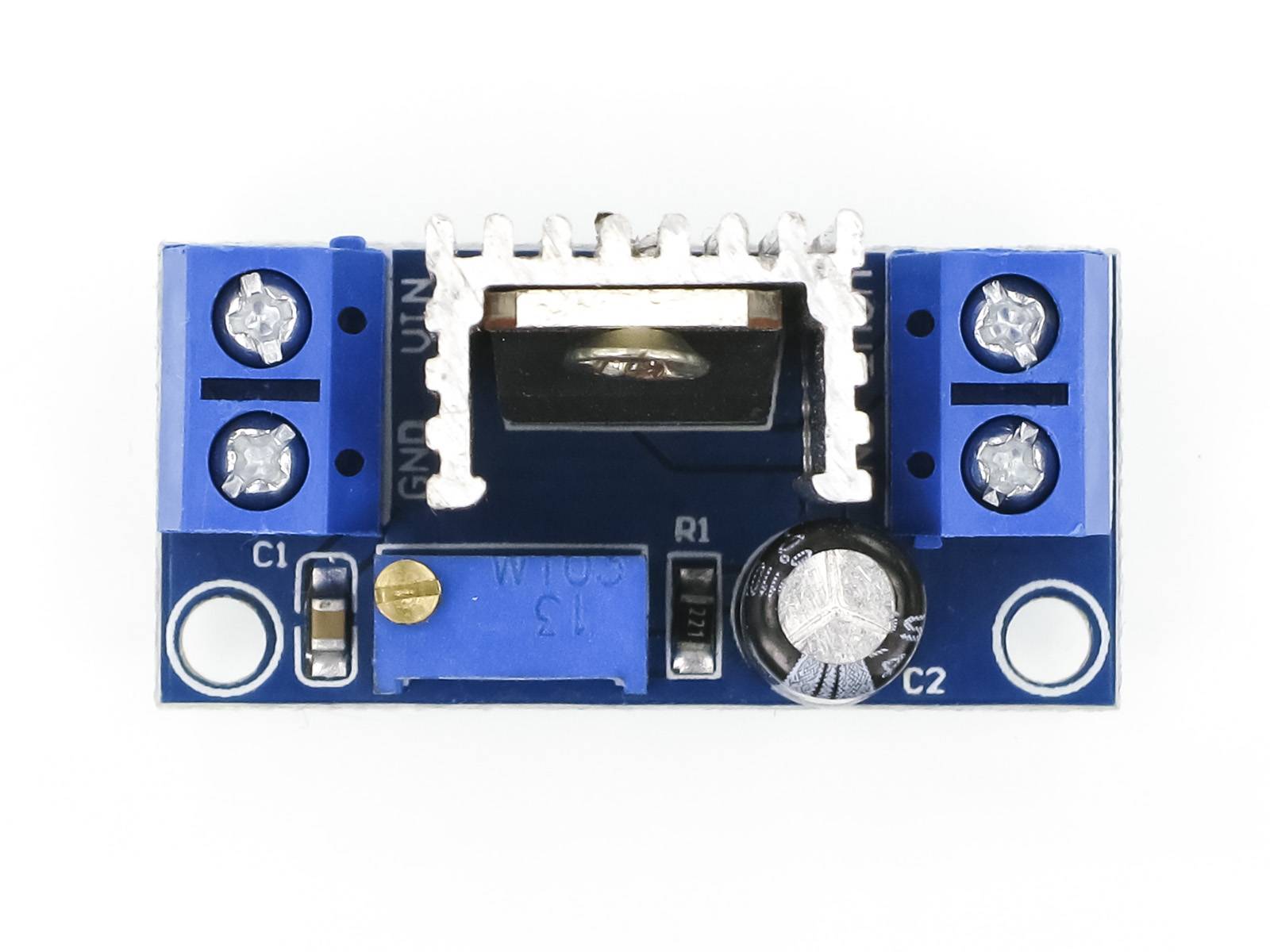

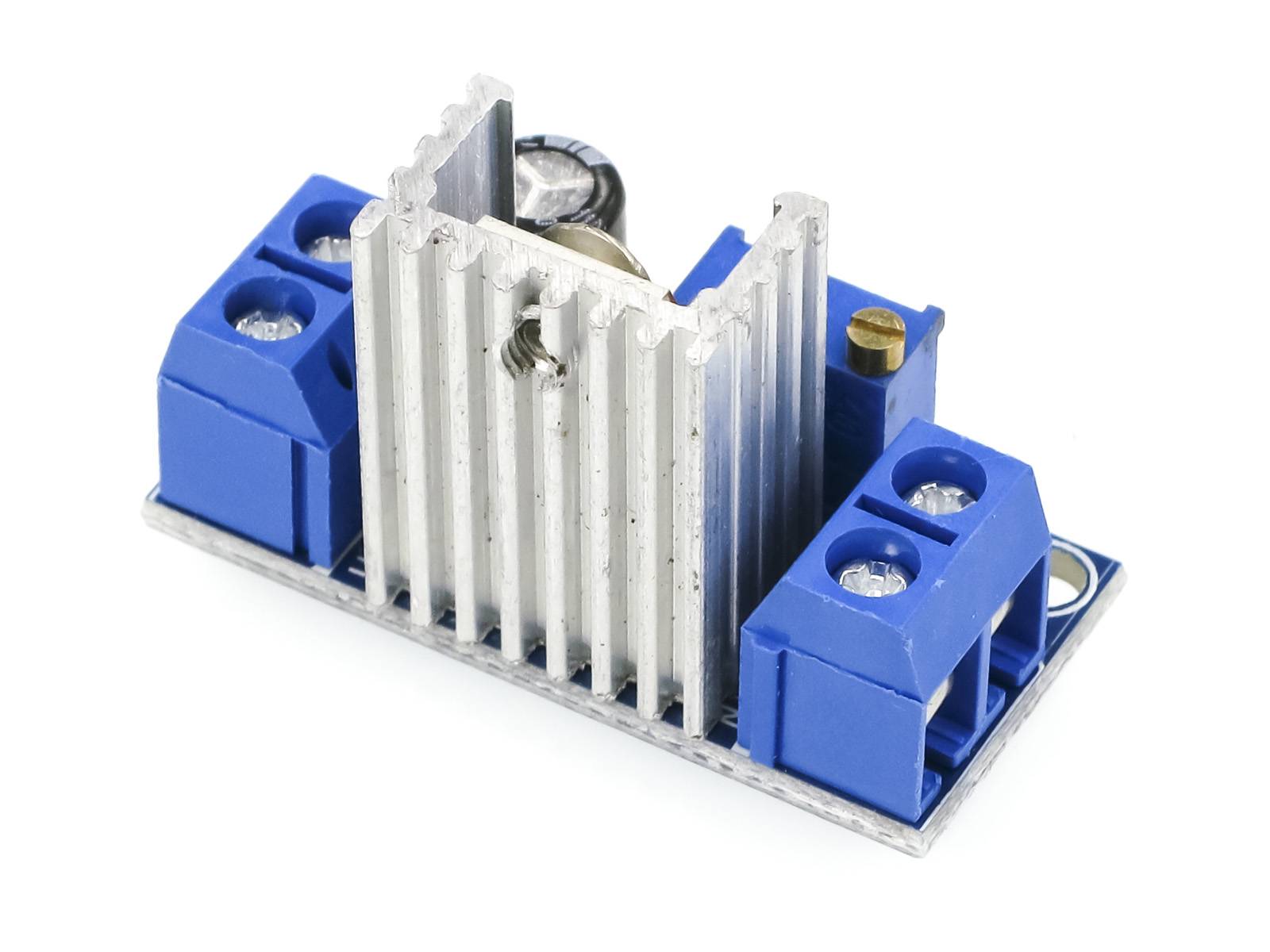

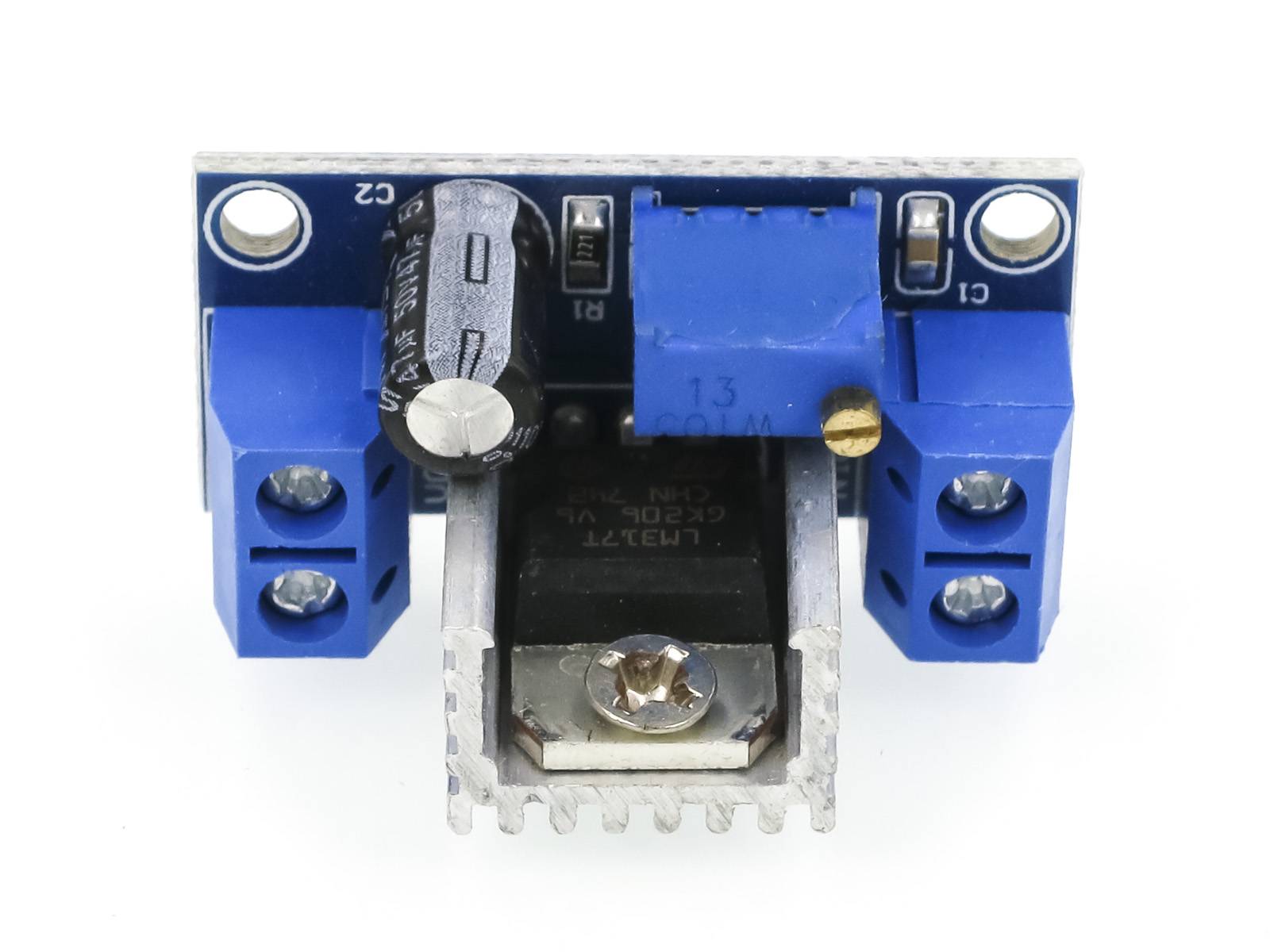

LM317 DC-DC Einstellbarer Step-Down Spannungsregler Adjustable Konverter Modul

Überblick

LM317 DC-DC Spannungsregler 1.2 ~ 32V Konverter Modul

Beschreibung

Anpassungsmethode:

Schließen Sie zuerst die Eingangsstromversorgung ordnungsgemäß an (zwischen 40 und 4,5 V) und überwachen Sie dann mit einem Multimeter die Spannung und stellen Sie das Potentiometer ein (im Allgemeinen im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern).

Warme Tipps: Beim Einstellen Beim Einstellen der Spannung ist zu beachten, dass die erforderliche Spannung im unbelasteten Zustand eingestellt wird.

Mehr als 10 Umdrehungen zum Zurücksetzen des Moduls.

Spezifikationen:

• Ausgangsstrom: 1,5 A (Minimum), 2,2 A (typisch)
• Eingangs- und Ausgangsspannungsdifferenz (VI - VO): 40 VDC (maximal)
• Einstellbarer Ausgangsspannungsbereich: 1,2 V ~ 37 V
• Ausgangsstrom 1,5 A
• Die Eingangsspannung: 4,2–40 V
• Kurzschlussschutz: keiner
• Arbeitstemperatur: 0 bis 125 °C
• Identitätsfrequenz: 100 (MHz)
• Modulgröße: 53 x 22 x 14,8 mm
• Gewicht: 16,53 g

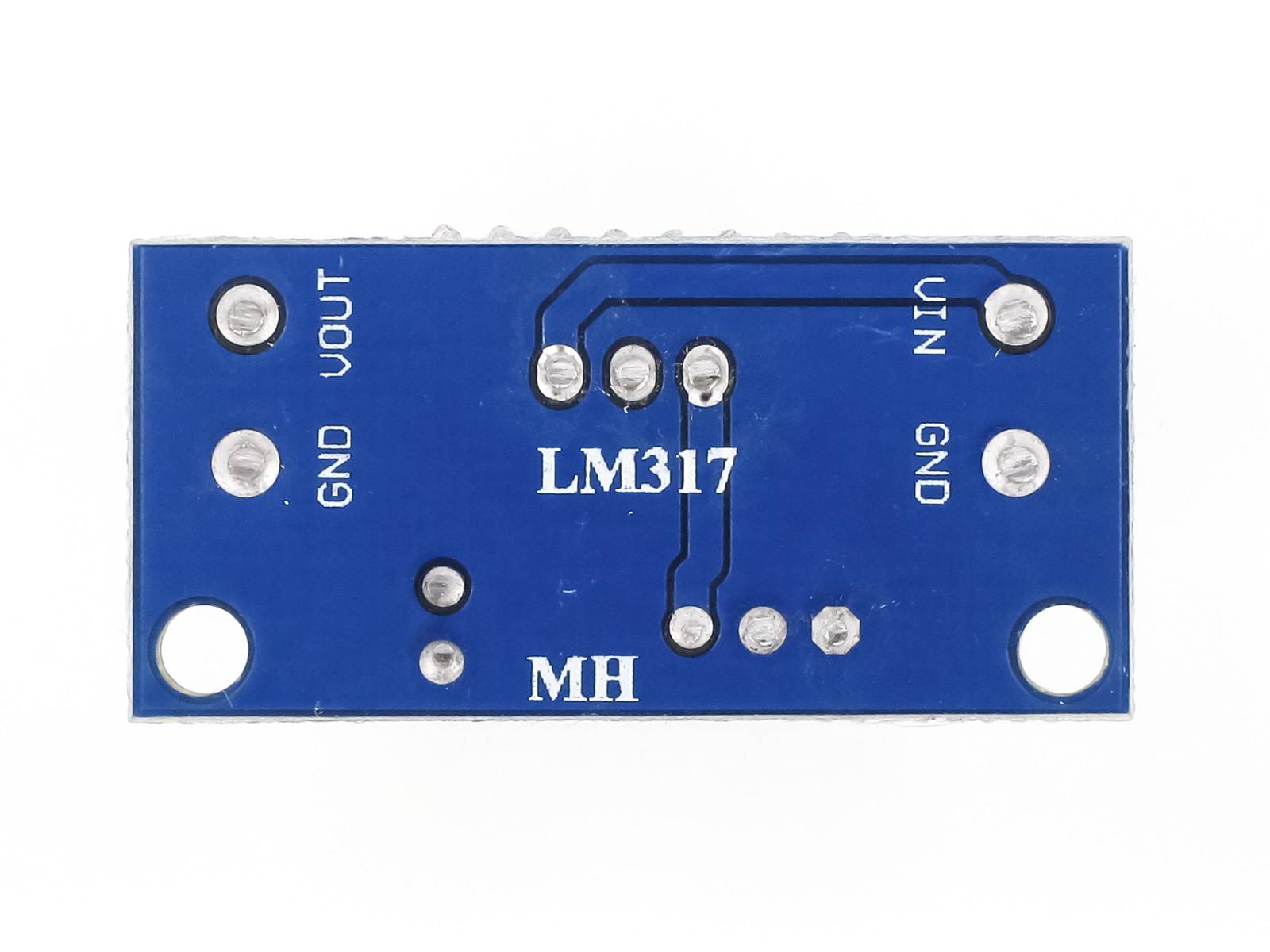

Pin-Belegung:

• VIN: Geben Sie + ein
• GND: Eingang -
• VOUT: Ausgang +
• GND: Ausgang -

Maximaler Ausgangsstrom = 3 / (Vin - Vout)

Der Wirkungsgrad ist nicht sehr hoch, da er linear ist. Um die Effizienz zu verbessern, ist es am besten, einen Spannungsunterschied von 3 V zwischen Eingang und Ausgang zu haben. Allerdings sollte die maximale Spannungsdifferenz zwischen Eingang und Ausgang 30 V nicht überschreiten, d. h. Eingang - Ausgang < 30V, sonst kann das Modul leicht durchbrennen.

Da es sich um eine lineare DC-DC-Abwärtsschaltung handelt, muss die Eingangsspannung mehr als 3 V höher sein als die Ausgangsspannung, damit die Ausgangsspannung stabil ist.

Lieferumfang:

• 1x LM317 DC-DC-Spannungsregler-Konverter
