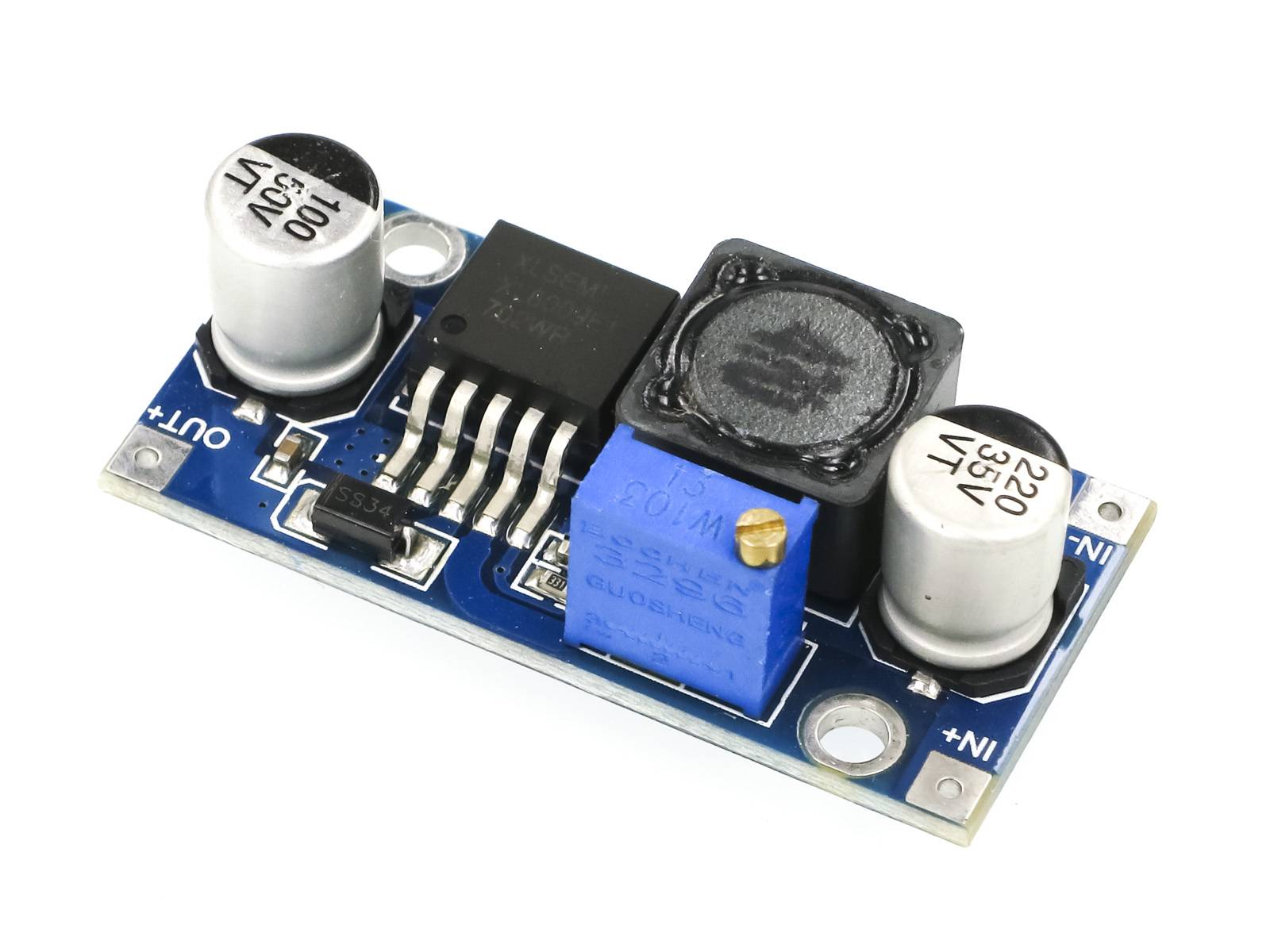

XL6009 DC-DC adjustable Step-UP-Schaltregler Power Supply Modul
2,24 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
4-6 Tage
Verkauf & Versand:
Eckstein Komponente
2,24 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Beschreibung:
XL6009 Chip-Modul verwendet High- Qualität, hohe Effizienz (bis 94 %), geringer Wärme. Es kann ohne Kühlers in 15W arbeiten, oder mit Kühler in 20w.
Technische Daten:
- Abmessungen (L x B x H): Ca. 43 x 21 x 14mm (mit Potentiometer)
- Eingangsspannung: 3V - 32V
- Ausgangsspannung: 5V - 40V (einstellbar)
- Ausgangsstrom: Nennstrom 2A, 4A max (zusätzlicher Kühlkörper erforderlich)
- Wirkungsgrad: Bis zu 94%
- Potentiometer Einstellbereich: im Uhrzeigersinn (Erhöhung), gegen den Uhrzeigersinn (Abnahme)
- Schaltfrequenz: 400kHz
- Gleichrichter: Non-Synchrongleichrichtung
- Modul-Eigenschaften: Nicht isolierte Abwärtsmodul (Buck)
- Betriebstemperatur: -40 bis 85 Grad Celsius (Ausgangsleistung 10W oder weniger)
- Full Load Temperaturanstieg: 40 Grad Celsius
- Laständerung: ±0,5%
- Spannungsregelung: ±0,5%
- Geschwindigkeit der dynamischen Resonanz: 5% 200uS
- Connection Mode: Schweißkonstruktionen sowie Stift kann direkt gelötet werden PCB
Hinweis:

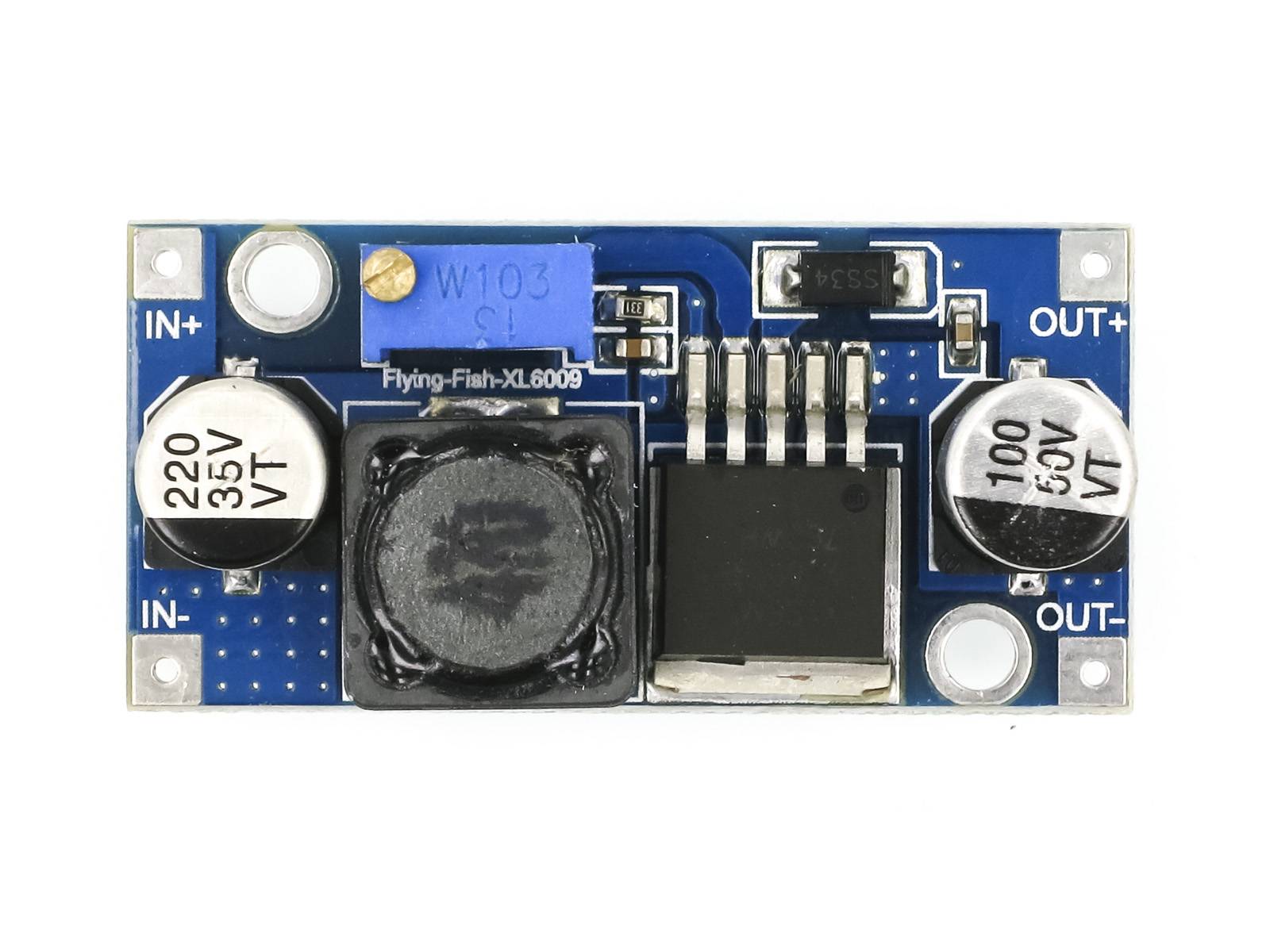

Dieses Modul ist einstellbar Schub -Modul. Um die Ausgangsspannung zu ändern, können Sie das Modul über dem sinkenden blauen einstellbaren Widerstand anpassen. Die maxiMaße Ausgangsspannung beträgt 40V .

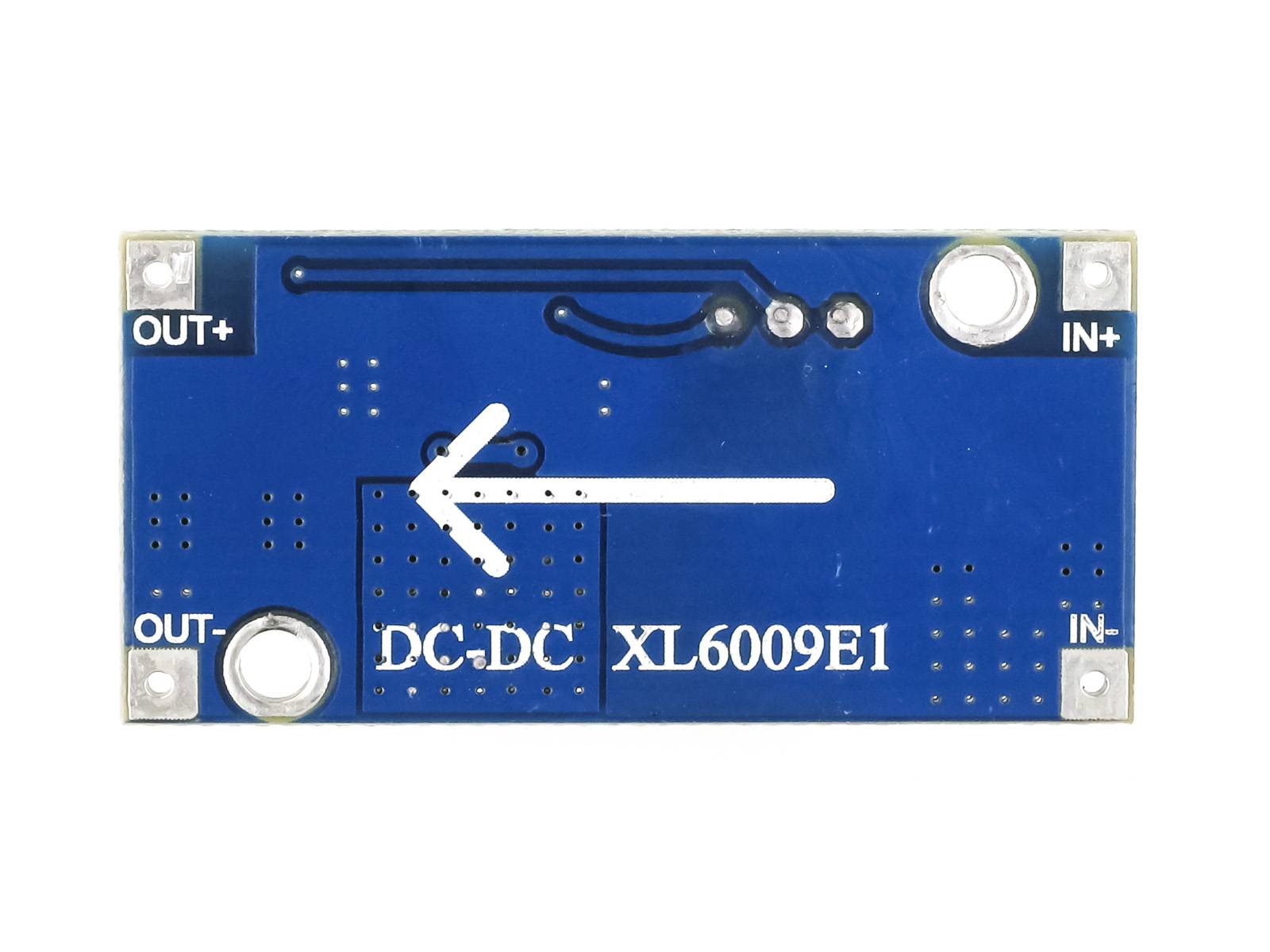

Module über IN - ( Minus-Eingang ) angedeutet, IN + (positive Eingang) , OUT - (negativer Ausgang) , OUT + ( positiver Ausgang) müssen korrekt angeschlossen sein , sonst kann es Schäden am Modul führen.
Sie die Nennausgangsleistung des Moduls nicht überschreiten , zum Beispiel das Modul ( 20W ) kann nicht verwendet werden, um Laptop liefern ( 90W ) zu verwenden. Dieses Modul hat keine Ausgangskurzschlussschutz.
Lieferumfang:
- 1xXl6009 Step-up Spannungsregler einstellbarStichwörter
XL6009, DC-DC, adjustable, Step-UP-Schaltregler, Power
-
