Produktbeschreibung

Überblick

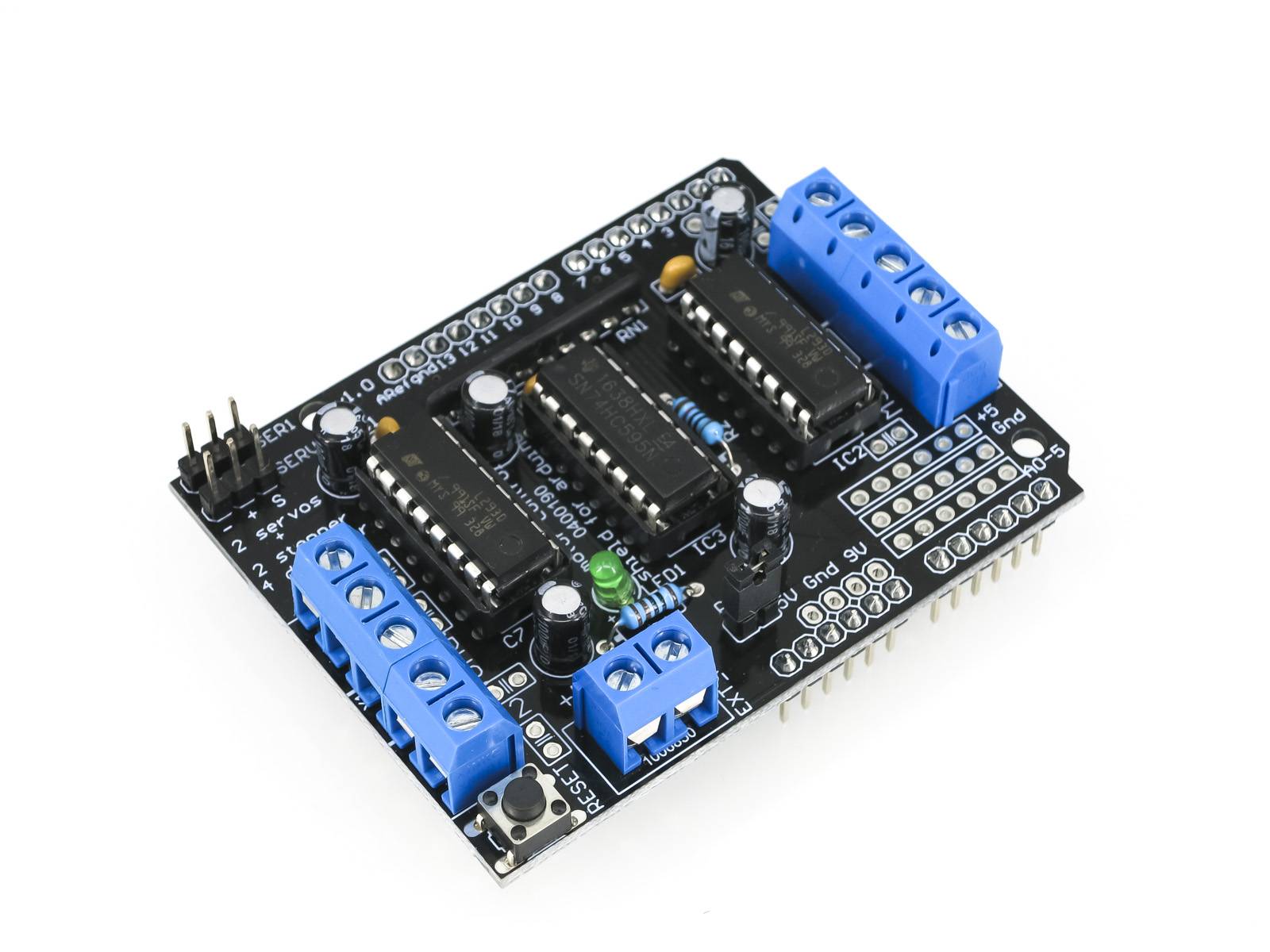

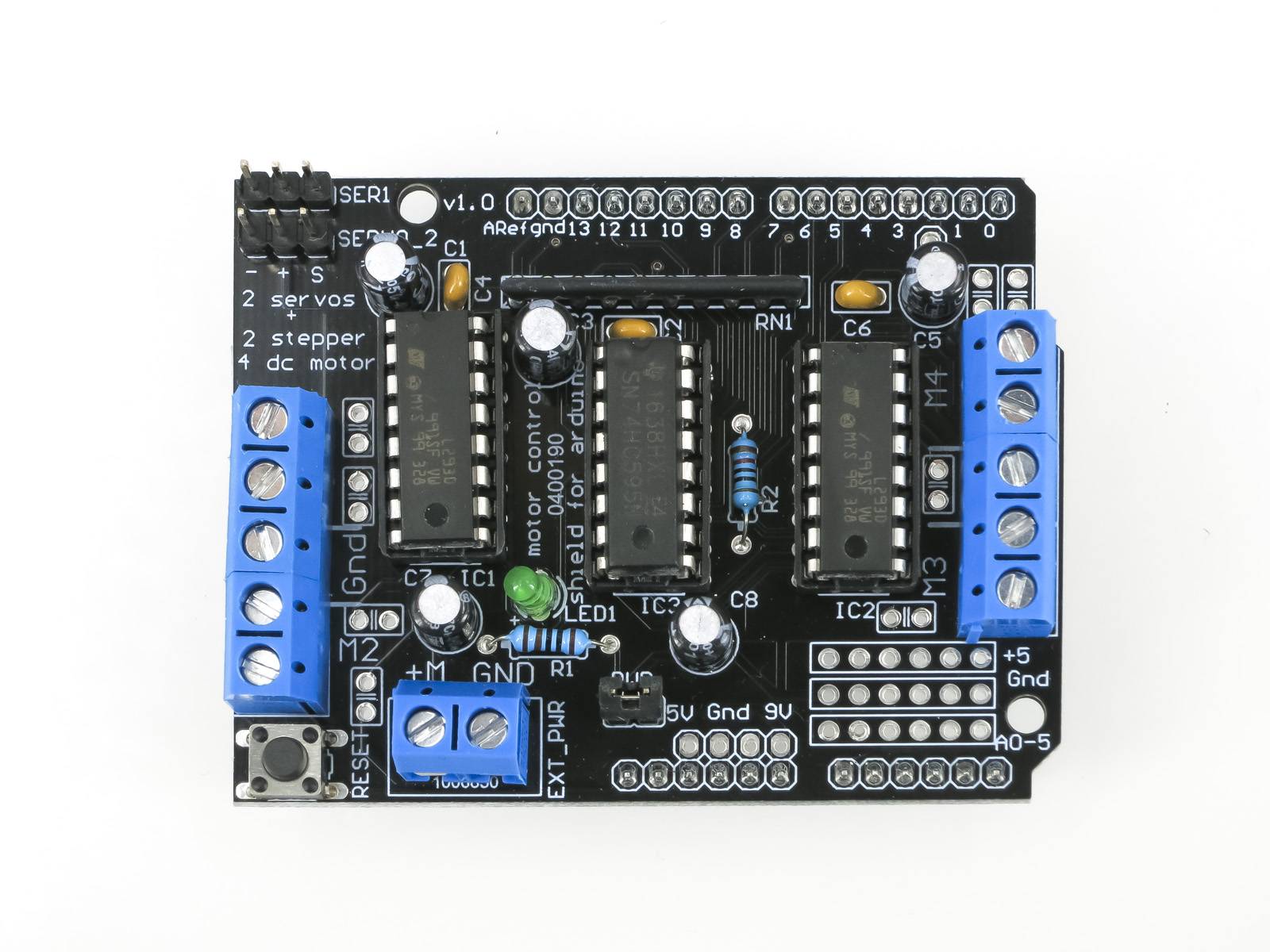

L293D Motor Stepper Servo Schrittmotor Shield

Beschreibung

Zusammenfassung:
L293D ist ein monolithisch integrierter Hochspannungs-Hochstrom-4-Kanal-Treiber. Sie können Gleichstrommotoren und Netzteile bis 36 V verwenden.
Der L293D-Chip ist auch als eine Art H-Brücke bekannt, bei der es sich typischerweise um eine elektrische Schaltung handelt, die eine Spannung über eine Last in beliebiger Richtung an einen Ausgang anlegen kann, z. B. einen bekannten Motor.
Technische Daten:
2-Schnittstelle für 5-V-Servo, verbunden mit dem hochauflösenden dedizierten Arduino-Timer. Kein Jitter können 4 DC-Motoren oder 2 Schrittmotoren oder 2 Servoantriebe.
Bis zu 4 bidirektionale DC-Motoren mit einzelner 8-Bit-Geschwindigkeitsauswahl.
Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule oder verschachteltem Schritt.
4 H-Brücken: Jede Brücke liefert 0,6 A (1,2 A Spitzenstrom) mit Thermoschutz, die Motoren können von 4,5 V bis 36 V DC betrieben werden.
Pull-Down-Widerstände halten Motoren beim Einschalten deaktiviert.
2 externe Stromschnittstelle, für separate Logik-/Motorteile.
Getestet für Arduino Mega, Diecimila & Duemilanove-kompatibel.
Reset-Taste.
Größe: 70 * 55 mm
Lieferumfang:
- 1x L293D Motor Drive Shield für Arduino Mega 2560 / Uno
