8x8 Dot matrix modul MAX7219 MCU control Display DIY kits
8x8 Dot LED Matrix Module Display DIY Kits MAX7219 MCU Control 5V
3,62 €
inkl. MwSt.
zzgl.
Lieferzeit:
2-3 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
3,62 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Technische Daten
- Eigenschaften des Matrix-Moduls
- Ein einzelnes Modul kann eine 8 * 8 gemeinsame Kathode Gitter betreiben
- Module Betriebsspannung: 5V.
- Modulgröße: 5 cm lang x 3,2 cm breit X 1,5 cm hoch
- Mit vier Schrauben Loch, Blende 3mm
- Modul mit Eingabe-und Ausgabe-Schnittstellen unterstützt mehrere Module Kaskade
Anschlussanleitung
- Ein Eingang ist auf der linken Seite und ein Ausgang auf der rechten Seite.
- Beim Kontrolle eines einzelnen Moduls verbindet einfach einen Eingangsanschluss an die CPU
- Als mehrere Module Kaskade, verbindet den ersten Eingang an die CPU, wobei der Ausgang des ersten Moduls mit dem Eingang des zweiten Moduls, usw. ...

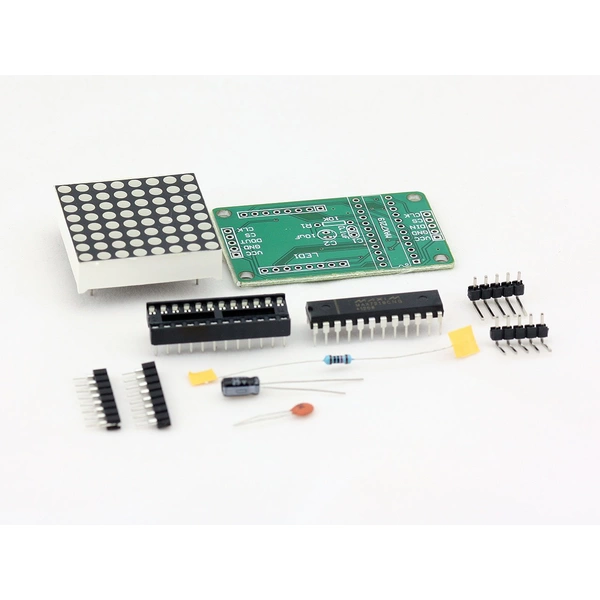

Lieferumfang: DIY-Kits
- 1x Platine
- 2x 5P gebogenen Stift einreihige pin
- 1x 24P IC-Sockel
- Der MAX7219 1x Inline-Chip
- 1x 10uF Elko
- 1x 0,1"uF Keramik-Kondensator
- 1x 10K Widerstand
- 2 Block 2x 8P rundes Loch (pitch 2,54 mm)
- 1x 3mm 8 * 8 gemeinsame Kathode red dot
- 1x 3mm 8 * 8 common cathode red dot
