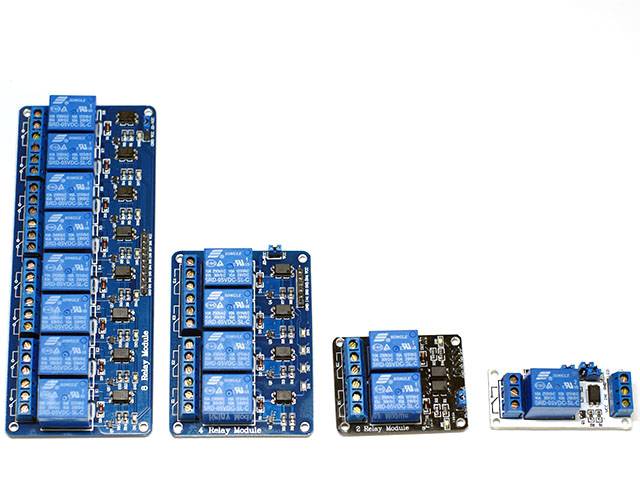

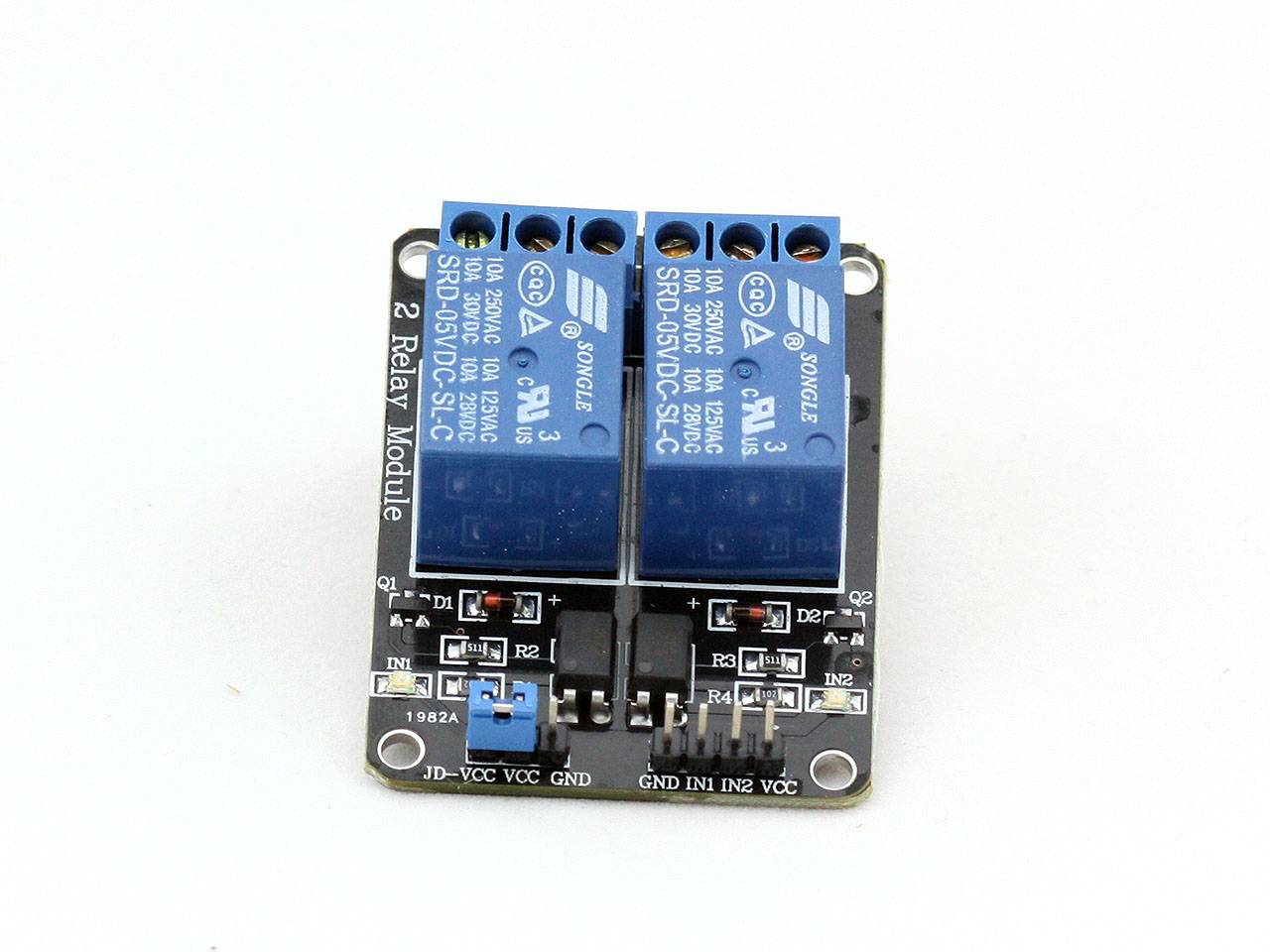

5V/220V 2 Channel Optocouplers Relay Shield Compatible with Arduino
3,39 €
inkl. MwSt.
zzgl.
Lieferzeit:
4-6 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
3,39 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Die Relais sind aus Songle-Qualitätsrelais gefertigt und verfügen über 2 Ein- und Ausgang, jeweils mit Statusanzeige, mit Diodenschutz für die Relaisspule, Ausgangskontaktkapazität 10A 250VAC, 10A 30VDC, leicht einsetzbar für Haushaltsgeräte oder industrielle Steuerung.
Der modulare Aufbau erleichtert den Anschluss an Arduino-Erweiterungsplatinen. Kanal ist aktiv hoch, d.h. Hochpegelrelais werden aktiviert, jedes Relais hat Schließer- und Öffnerkontakte. Kanal sind durch Optokoppler isoliert, der Ausgangszustand der Hochpegelrelais wird durch eine Leuchtdiode angezeigt, Relais und TTL können über einen Jumper für gemeinsame Masse oder nicht gewählt werden, sicher und zuverlässig, praktisch im Einsatz.
Mit diesem Relais Modul lassen sich z.B. sehr einfach große Lasten mit einem Mikrocontroller schalten. Geeignet für Arduino, PIC, ARM, usw.
Technische Daten:
- Versorgungsspannung (VCC): 5V
- Stromaufnahme Steuereingang ca. 4 mA
- Stromaufnahme Spule ca. 70 mA
- Spulenwiderstand ca. 70 Ohm
- Hochstrom-Relais: AC250V 10A; DC30V 10A
- Standard Schnittstelle für Arduino, AVR, PIC, ARM, DSP,8051, ARM, TTL logic
- LEDs zeigen den Status der Relais
- Maße (LxBxH)(mm):38x47x18
- Schnittstelle: GND;
- Optokoppler:Mit
Lieferumfang:
1 x 5v 2 Channel Relay Module
