WaveShare ST-LINK/V2 (mini) STM8 STM32 Programmers Debuggers

Beschreibung

Beschreibung

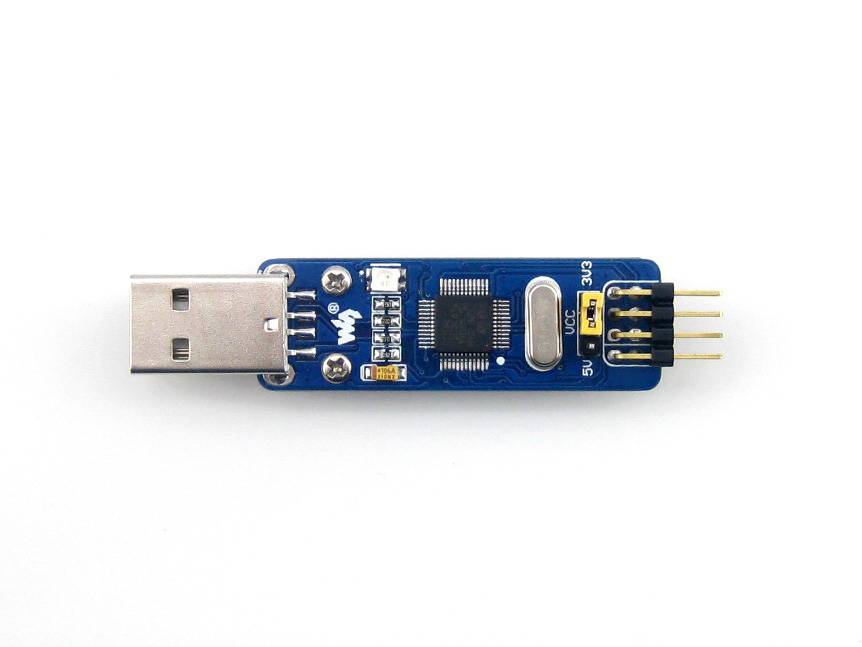

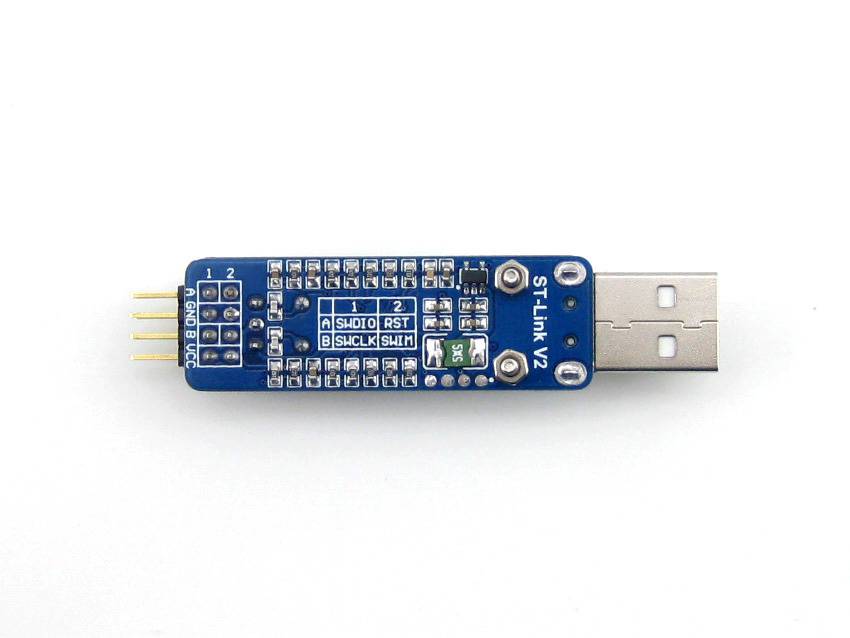

Mini ST-LINK/V2 auf einer kleinen Platine, eine extrem preiswerte Lösung für In-Circuit Debugger/Programmierer für STM8 und STM32.

Merkmale

• Bordeigene 500mA-Selbstreparatursicherung zur Vermeidung von Schäden durch Kurzschluss
• Dualer Spannungsausgang (3,3V/5V), einfach für Debugging/Programmierung
• Standard-USB-Schnittstelle zum direkten Anschluss an den PC
• Debugging/Programmierleistung
  • Debugging : mit voller Geschwindigkeit laufen, Einzelschritt, Breakpoints, Variablen und Register ansehen, etc.
  • Programmierung : unterstützt FLASH ROM, EEPROM, AFR, etc.
• Aufrüstbare Firmware
  • Die Firmware ist aufrüstbar, um in Zukunft mehr Geräte zu unterstützen
  • Automatisch aufgerüstet
• Unterstützte Software
  • ST-LINK Utility v2.0 (oder höher ver.)
  • STVD Version 4.2.1 (oder höher ver.)
  • STVP Version 3.2.3 (oder höher ver.)
  • IAR EWARM Revision v6.20 (oder höher ver.)
  • IAR EWSTM8 Revision v1.30 (oder höher ver.)
  • KEIL RVMDK Revision v4.21 (oder höher ver.)
  • ATOLLIC
  • AUFGABE
• Unterstützte Geräte
  • Alle STM8-Geräte mit SWIM-Schnittstelle
  • Alle STM32-Geräte mit SWD-Schnittstelle

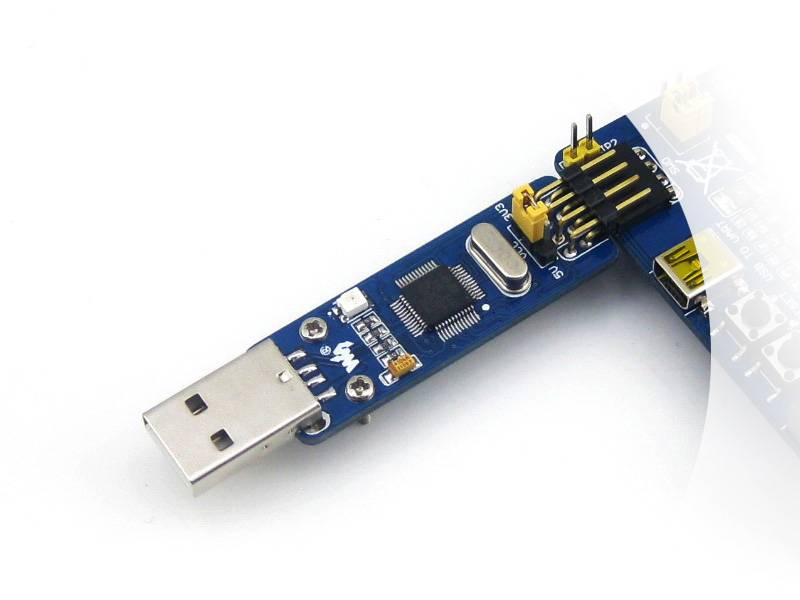

ST-LINK/V2 (mini) Vs ST-LINK/V2 Vs ST-LINK Verbindung mit STM8/STM32-Anwendungen

Der ST-LINK/V2 (mini) sollte über die SWIM-Schnittstelle an die STM8-Anwendung angeschlossen werden.

Der ST-LINK/V2 (mini) sollte über die SWD-Schnittstelle an die STM32-Anwendung angeschlossen werden.

Bitte beachten Sie, dass VCC und GND korrekt verbunden werden müssen, um den ST-LINK/V2 (mini) nicht zu beschädigen.
