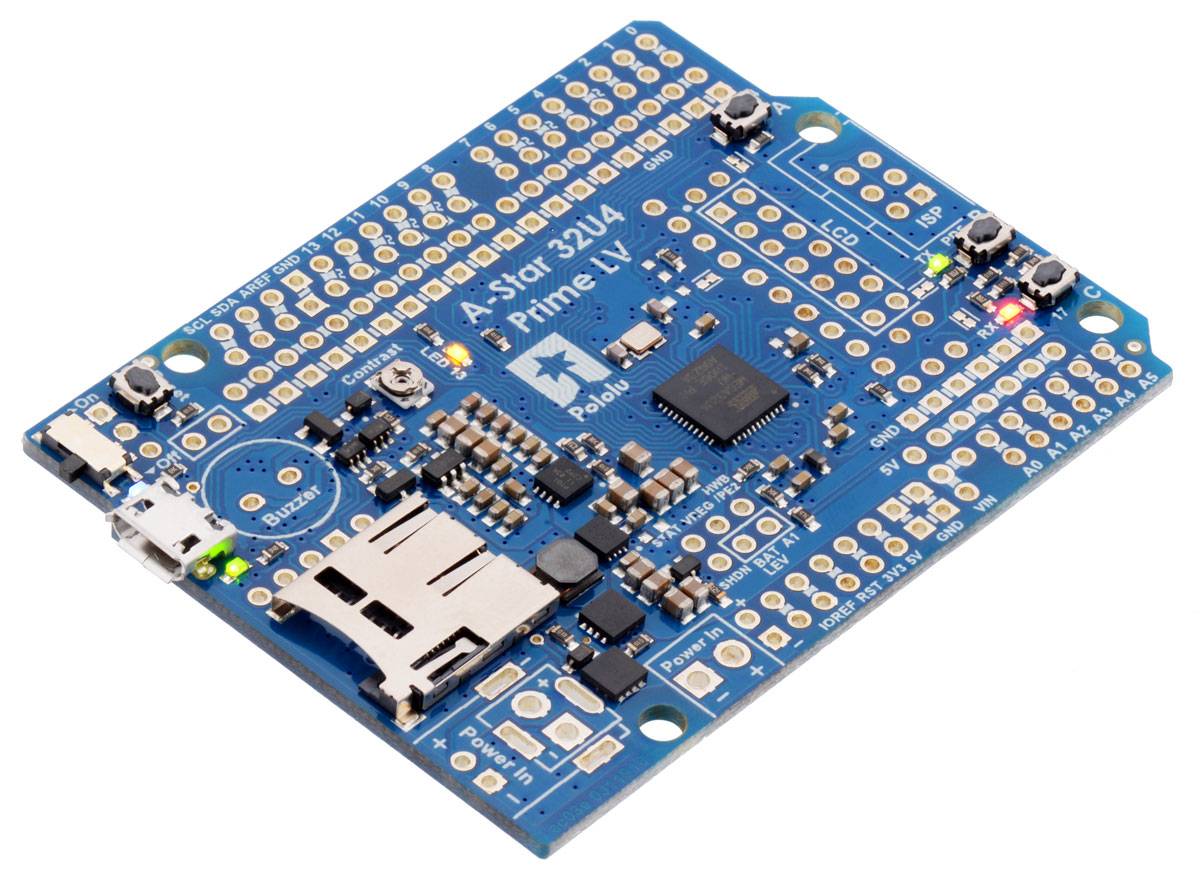

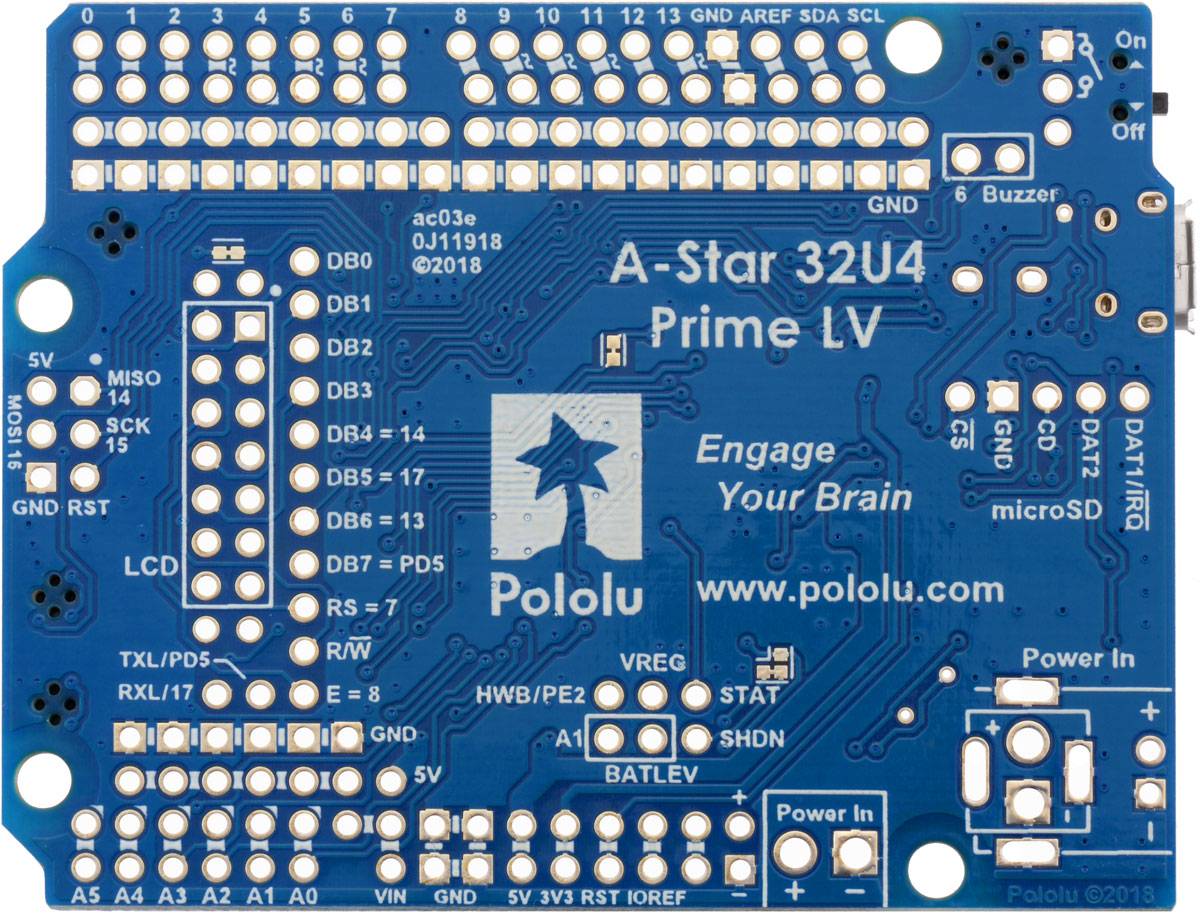

Pololu A-Star 32U4 Prime LV microSD (SMT Components Only)

Überblick

Pololu A-Star 32U4 Prime LV microSD (SMT Components Only)

Beschreibung

Übersicht

Der Pololu A-Star 32U4 Prime ist ein universell programmierbares Board, das auf dem ATmega32U4 AVR-Mikrocontroller von Microchip (ehemals Atmel) basiert und im üblichen Arduino-Formfaktor angeordnet ist, wie z.B. der Uno R3 und Leonardo. Als solches ist der A-Star Prime (abgekürzt A* Prime) mit vielen Arduino-Schilden kompatibel, einschließlich aller Arduino-Schilde, die wir tragen. Alle 26 GPIO-Leitungen des Mikrocontrollers sind auf dem Board zugänglich, darunter sieben, die als PWM-Ausgänge und zwölf, die als analoge Eingänge genutzt werden können. Der ATmega32U4 kann natives Full-Speed-USB nutzen, was ihn vielseitiger macht als ähnliche Boards, die auf USB-Seriell-Adapter angewiesen sind: Zusätzlich zur Unterstützung einer virtuellen (CDC) seriellen/COM-Port-Schnittstelle kann der A-Star einem angeschlossenen Computer als Maus und Tastatur erscheinen. Die USB-Schnittstelle des A-Star kann über den USB Micro-B Anschluss erreicht werden.

Der A* Prime unterstützt den On-Board-Mikrocontroller mit vielen zusätzlichen Funktionen und Verbesserungen gegenüber Konkurrenzprodukten, einschließlich erweiterter Konnektivität und überlegenem Power-Management. Der Prime ist in zwei Hauptversionen erhältlich: LV, die eine blaue Lötmaske und einen Step-up-/Step-down-Spannungsregler aufweist, der den Betrieb von 2 V bis 16 V ermöglicht, und SV, die eine grüne Lötmaske und einen schaltenden Step-down-Regler aufweist, der den Betrieb von 5 V bis 36 V ermöglicht. Jede Version ist in mehreren verschiedenen Konfigurationen erhältlich: mit oder ohne vorinstallierte Durchsteckkomponenten wie z.B. Standard-Arduino-Buchsenleisten und mit oder ohne microSD-Unterstützung. Für jede Version mit einem 8×2 Zeichen LCD ist auch eine Konfiguration verfügbar.

• Programmierbare ATmega32U4 MCU mit 32 KB Flash, 2,5 KB SRAM, 1 KB EEPROM und nativem Full-Speed-USB (getaktet durch einen präzisen 16-MHz-Quarzoszillator)


• Vorgeladen mit Arduino-kompatiblem Bootloader (kein externer Programmierer erforderlich)


• Alle 26 universellen I/O-Leitungen des ATmega32U4 sind herausgebrochen (einschließlich PB0, PD5 und PE2); 7 davon können als Hardware-PWM-Ausgänge und 12 davon als analoge Eingänge verwendet werden


• Bequeme 0,1"-Anschlusspunkte für Strom, Masse und Signale


• Summer-Option für einfache Geräusche und Musik


• microSD-Unterstützung (nur microSD-Version)


• HD44780-basierte Zeichen LCD-Option


• 3 anwendergesteuerte LEDs


• 3 Benutzer-Tasten


• Reset-Taste


• Leistungsmerkmale:

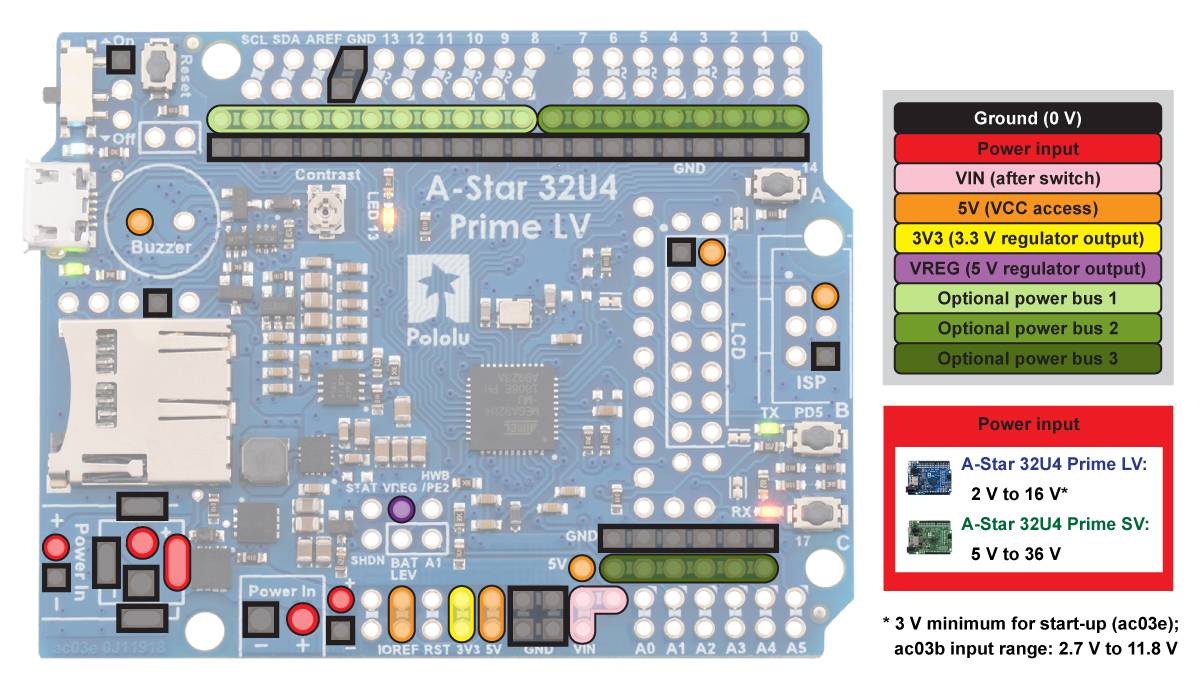

  • Kann über USB oder von einer externen Quelle mit Strom versorgt werden (mit mehreren Access Points zum Anschluss externer Stromversorgung)



    • LV-Betriebsbereich: 2 V bis 16 V (Hinweis: zum Start benötigt er eine Eingangsspannung von mindestens 3 V, kann aber nach dem Start bis auf 2 V herunter arbeiten)


    • SV-Betriebsbereich: 5 V bis 36 V






  • Schaltender 5 V-Regler ermöglicht effizienten Betrieb


  • 3,3 V Schiene versorgt durch 300 mA Linearregler


  • Power-Schalter für externe Spannungseingänge


  • Rückspannungsschutz an externen Spannungseingängen


  • Leistungsauswahlschaltung ermöglicht ein nahtloses Umschalten zwischen den Stromquellen und bietet gleichzeitig Überstromschutz und Rückmeldung darüber, welche Stromquelle ausgewählt ist






• 6-pol. ISP Header zur Verwendung mit einem externen Programmiergerät

Abmessung Spezifikation Anmerkungen

1. Bemerken Sie, dass 4 KB des 32 KB Flash-Speichers der MCU von dem vorinstallierten USB-Bootloader verwendet werden. Alle 32 KB sind verfügbar, wenn man über den ISP-Header statt über den Bootloader programmiert.


2. Hinweis: die minimale Anlaufspannung beträgt 3 V, aber der Regler kann nach dem Start bis auf 2 V heruntergefahren werden.


3. Verfügbarer Strom hängt von der Eingangsspannung, dem von der Karte aufgenommenen Strom, den Umgebungsbedingungen und der Reglertopologie ab. Siehe Produktdokumentation und Leistungsdiagramme für Details.
