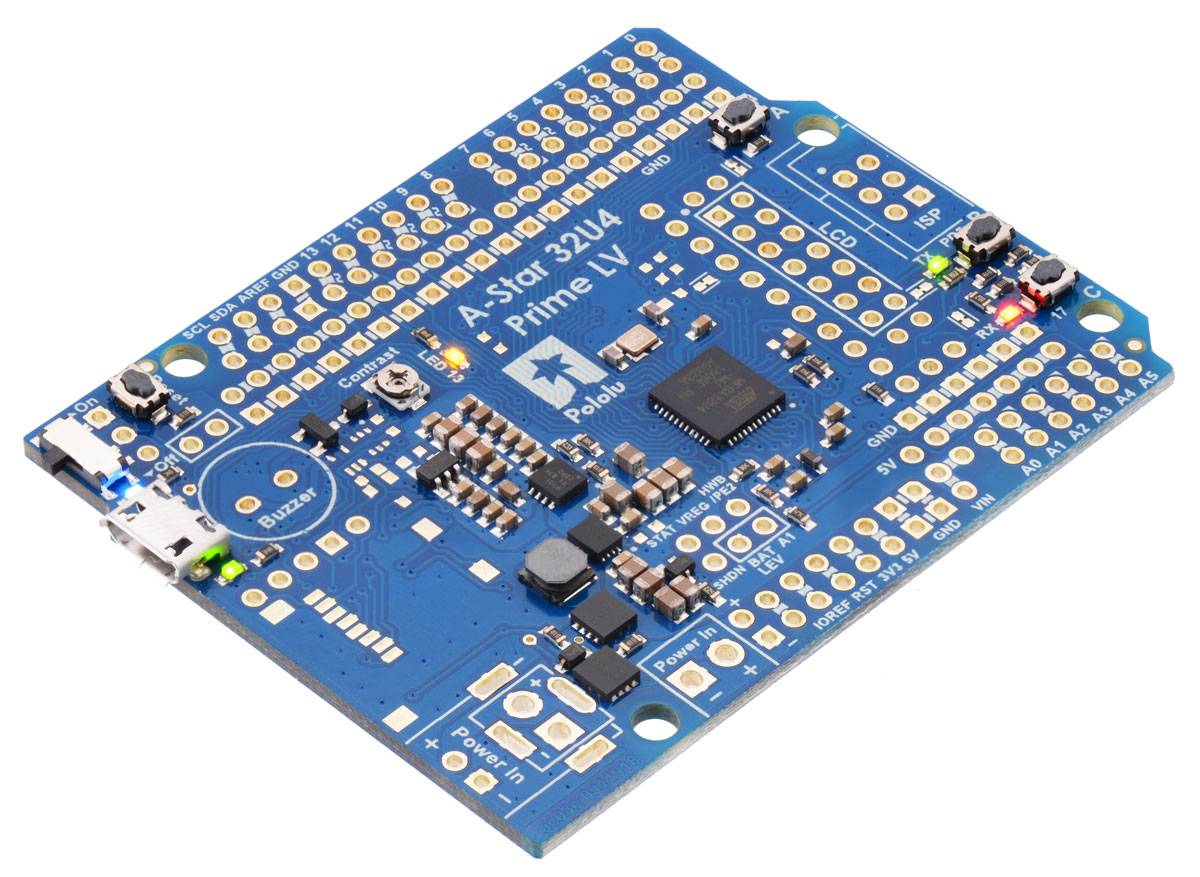

Pololu A-Star 32U4 Prime LV (SMT Components Only)

Überblick

Pololu A-Star 32U4 Prime LV (SMT Components Only)

Beschreibung

Überblick

Der Pololu A-Star 32U4 Prime ist ein universell programmierbares Board, das auf dem AVR-Mikrocontroller ATmega32U4 von Microchip (ehemals Atmel) basiert und im üblichen Arduino-Formfaktor angeordnet ist, wie z.B. Uno R3undLeonardo. Der A-Star Prime (abgekürzt A* Prime) ist also mit vielen Arduino-Schilden kompatibel, einschließlich aller Arduino-Schilde, die wir tragen. Alle 26 GPIO-Leitungen des Mikrocontrollers sind auf dem Board zugänglich, darunter sieben, die als PWM-Ausgänge und zwölf, die als analoge Eingänge verwendet werden können. Der ATmega32U4 kann natives Full-Speed-USB nutzen, was ihn vielseitiger macht als ähnliche Boards, die auf USB-Seriell-Adapter angewiesen sind: Zusätzlich zur Unterstützung einer virtuellen (CDC) seriellen/COM-Port-Schnittstelle kann der A-Star einem angeschlossenen Computer als Maus und Tastatur erscheinen. Auf die USB-Schnittstelle des A-Star kann über den USB Micro-B-Anschluss zugegriffen werden.

Der A* Prime unterstützt den On-Board-Mikrocontroller mit vielen zusätzlichen Funktionen und Verbesserungen gegenüber Konkurrenzprodukten, einschließlich erweiterter Konnektivität und überlegenem Energiemanagement. Der Prime ist in zwei Hauptversionen erhältlich: LV mit einer blauen Lötmaske und einem Aufwärts/Abwärts-Spannungsregler, der den Betrieb von 2 V bis 16 V ermöglicht, und SV mit einer grünen Lötmaske und einem Schalt-Abwärtsregler, der den Betrieb von 5 V bis 36 V ermöglicht. Jede Version ist in mehreren verschiedenen Konfigurationen erhältlich: mit oder ohne vorinstallierte Durchsteckkomponenten wie z.B. Standard-Arduino-Buchsenleisten und mit oder ohne microSD-Unterstützung. Es ist auch eine Konfiguration für jede Version mit einem 8×2-Zeichen-LCD erhältlich.

Merkmale

• Programmierbare ATmega32U4 MCU mit 32 KB Flash, 2,5 KB SRAM, 1 KB EEPROM und nativem Full-Speed-USB (getaktet durch einen Präzisions-16-MHz-Quarzoszillator)


• Vorgeladen mit Arduino-kompatiblem Bootloader (kein externer Programmierer erforderlich)


• Alle 26 universellen E/A-Leitungen des ATmega32U4 sind gebrochen (einschließlich PB0, PD5 und PE2); 7 davon können als Hardware-PWM-Ausgänge und 12 davon als analoge Eingänge verwendet werden


• Bequeme 0.1?-bequeme Strom-, Masse- und Signalverbindungspunkte


• Summer-Option für einfache Töne und Musik


• microSD-Unterstützung (nur microSD-Version)


• HD44780-basierte Zeichen-LCD-Option


• 3 vom Benutzer steuerbare LEDs


• 3 Benutzerdrucktasten


• Reset-Taste


• Leistungsmerkmale:



  • Kann über USB oder eine externe Quelle mit Strom versorgt werden (mit mehreren Zugangspunkten für den Anschluss externer Stromversorgung)



    • LV-Betriebsbereich: 2 V bis 16 V (Hinweis: zum Start ist eine Eingangsspannung von mindestens 3 V erforderlich, aber nach dem Start kann er bis auf 2 V heruntergefahren werden)


    • SV-Betriebsbereich: 5 V bis 36 V






  • Schaltender 5-V-Regler ermöglicht effizienten Betrieb


  • 3,3 V Schiene, versorgt durch 300 mA Linearregler


  • Leistungsschalter für externe Stromeingänge


  • Rückspannungsschutz an externen Leistungseingängen


  • Leistungsauswahlschaltung ermöglicht ein nahtloses Umschalten zwischen den Stromquellen und bietet gleichzeitig Überstromschutz und Rückmeldung darüber, welche Stromquelle ausgewählt ist






• 6-Pin ISP-Header zur Verwendung mit einem externen Programmiergerät


• VollständigBenutzerhandbuch

Dimensionen

• Größe:2.8? × 2.1? (gemeinsamer Arduino-Formfaktor)


• Gewicht:13 g

Allgemeine Spezifikationen

• Prozessor:ATmega32U4 @ 16 MHz


• RAM-Größe:2560 Bytes


• Programmspeichergröße:32 Kbytes¹


• Motorische Kanäle:0


• Benutzer-E/A-Leitungen:26


• Eingangsspannungsbereich:2 V bis 16 V (LV)


• Mindestbetriebsspannung:2 V²


• Maximale Betriebsspannung:16 V


• Maximaler Ausgangsstrom:1,8 A³


• Logikspannung:5 V


• Rückspannungsschutz?:Y


• Externer Programmierer erforderlich?:N


• Version:enthält keine microSD-Unterstützung und keine Durchgangslochkomponenten

Kennzeichnungen identifizieren

• PCB-Dev-Codes:ac03e


• Sonstige PCB-Markierungen:0J11918

Notizen:

1. Beachten Sie, dass 4 KB des 32 KB großen Flash-Speichers der MCU vom vorinstallierten USB-Bootloader verwendet werden. Alle 32 KB stehen zur Verfügung, wenn die Programmierung über den ISP-Header und nicht über den Bootloader erfolgt.

2. Hinweis: Die minimale Anlaufspannung beträgt 3 V, aber der Regler kann nach dem Start bis auf 2 V herunter arbeiten.

3. Der verfügbare Strom hängt von der Eingangsspannung, dem von der Karte verbrauchten Strom, den Umgebungsbedingungen und der Reglertopologie ab. Siehe Produktdokumentation und Leistungsdiagramme für Details.
