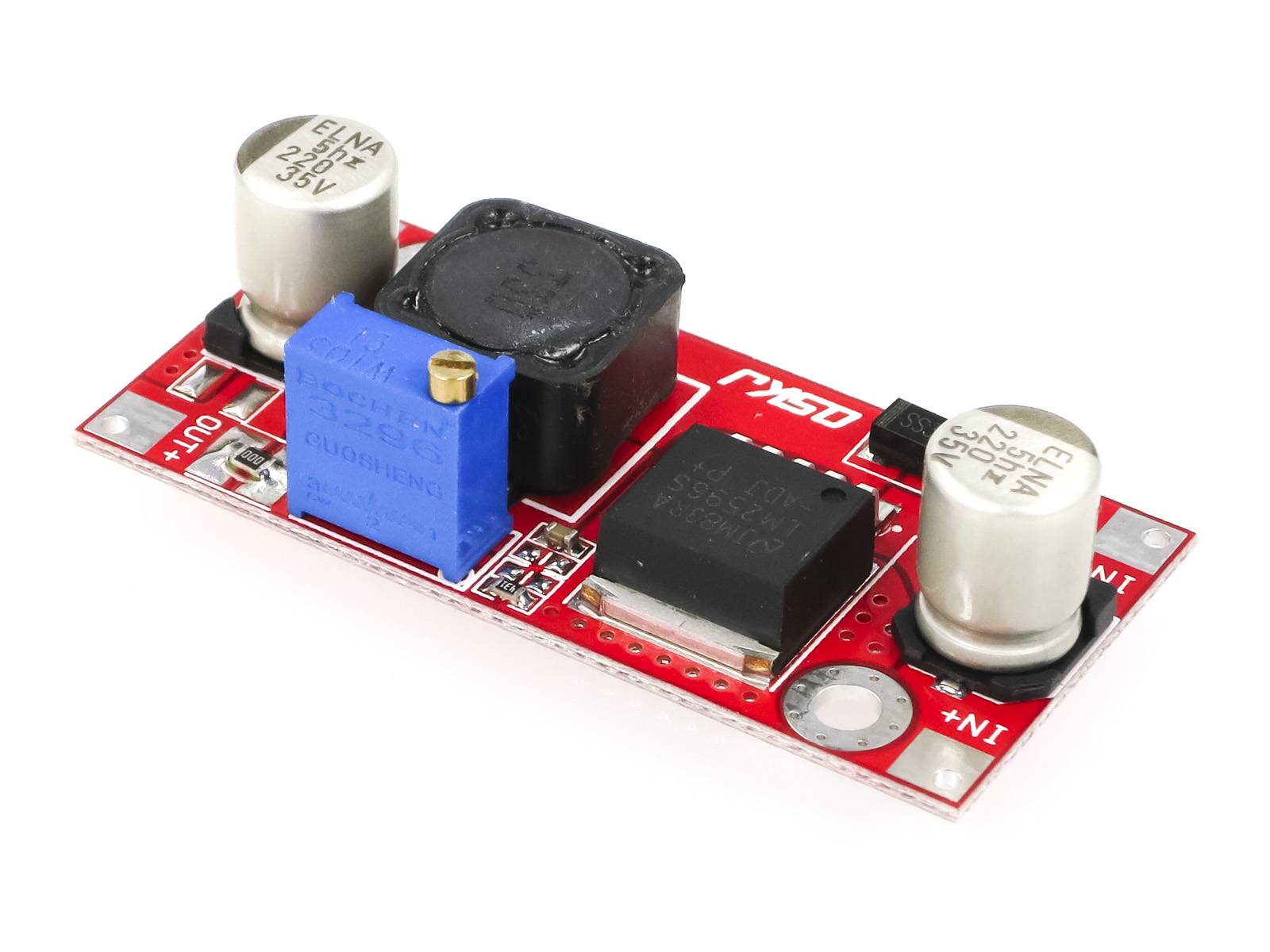

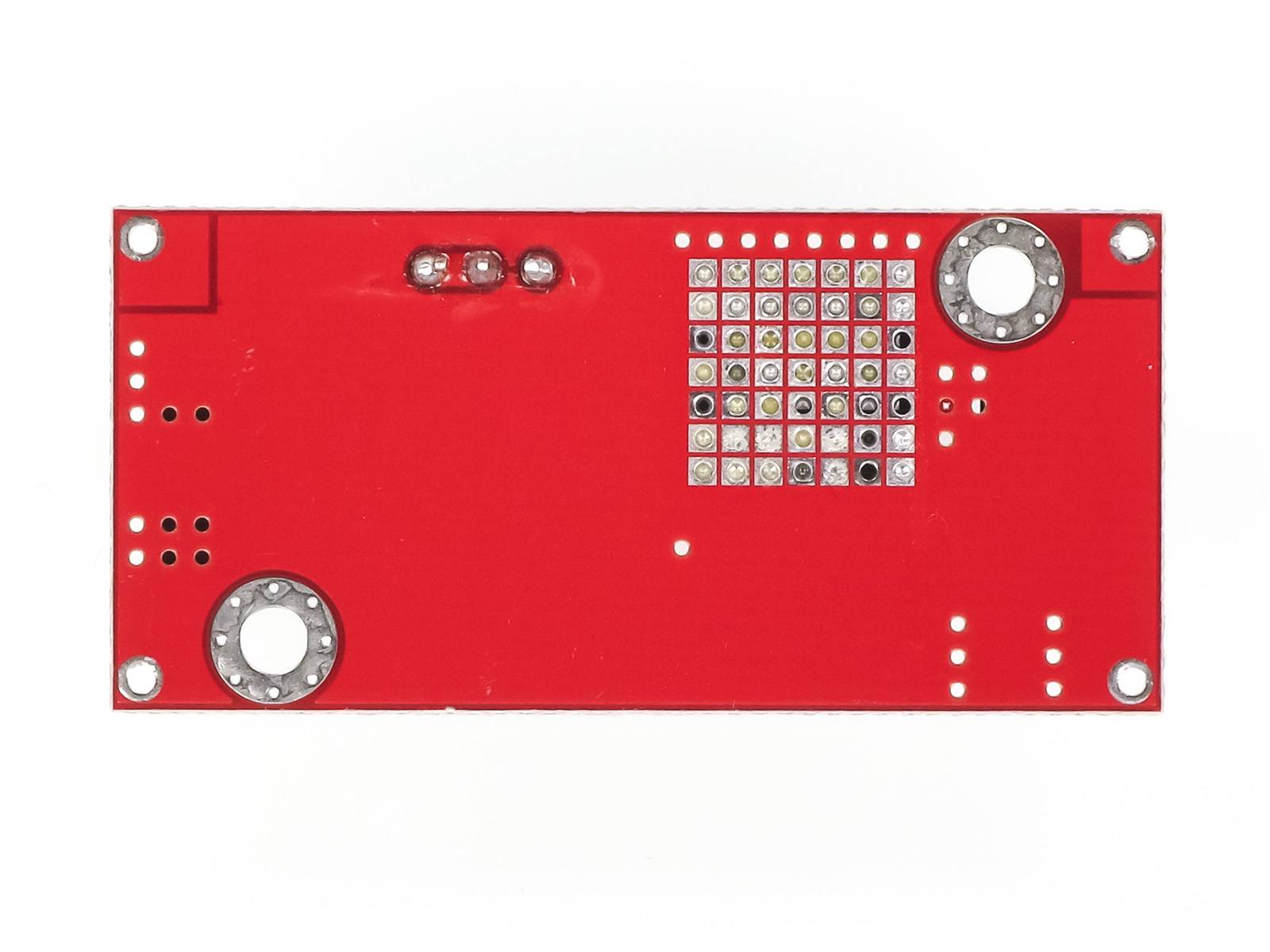

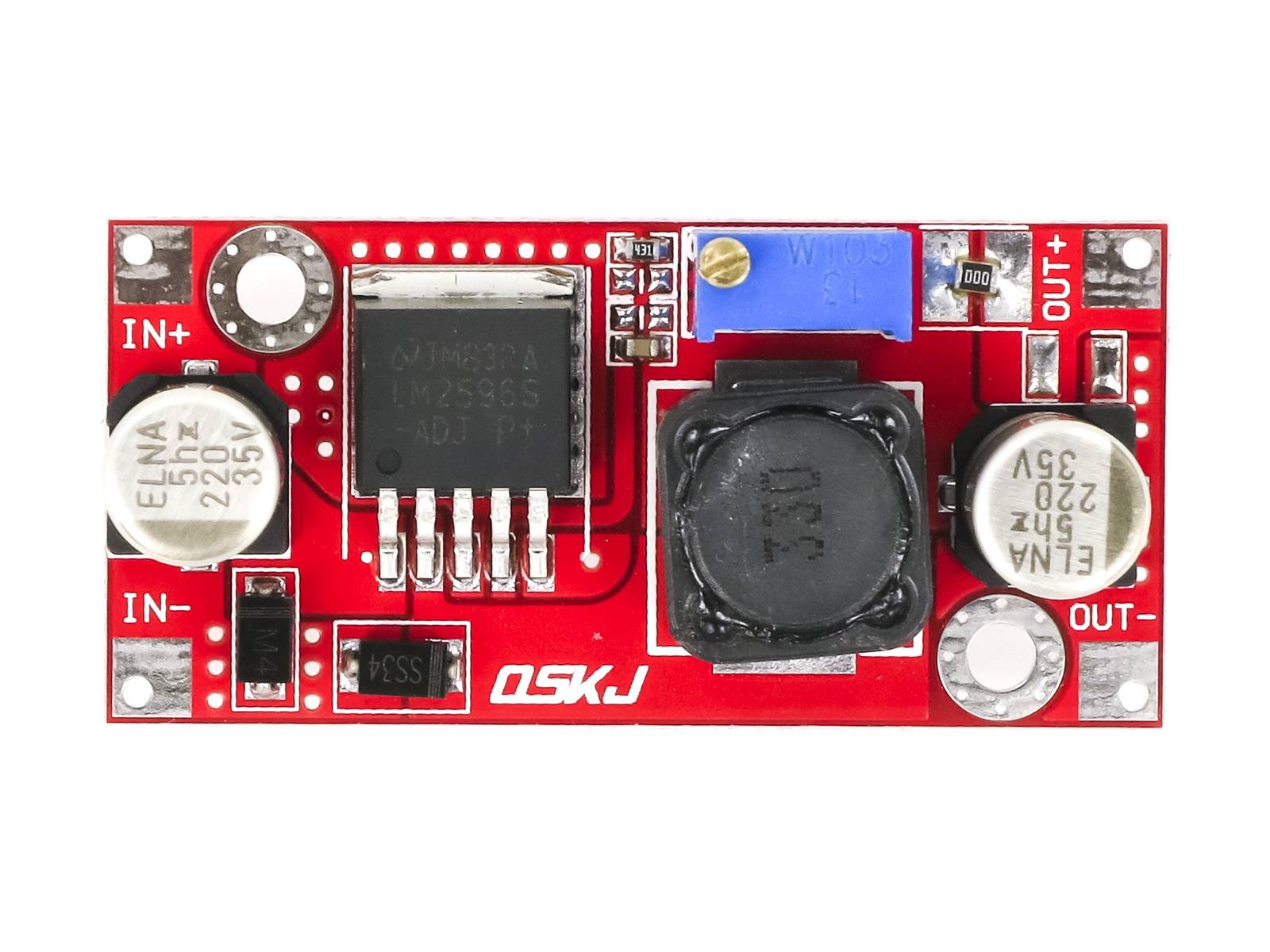

LM2596S DC-DC einstellbarer Step-Down Spannungsregler Adjustable Power Supply Modul
3,39 €
inkl. MwSt.
zzgl.
Lieferzeit:
4-6 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
3,39 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
LM2596 Step-Down Leistungsmodul
- Bock, nicht isoliert
- Gleichrichtungsmodus: nicht synchrone Gleichrichtung
- Eingangsspannung: 4,5-33V
- Ausgangsspannung: 1,25-30V (einstellbar)
- Vin + Vout muss weniger als 35V sein
- Wirkungsgrad: bis zu 92 % (je höher die Ausgangsspannung, desto höher die Leistung)
- Schaltfrequenz: 150 kHz
- Spannungsdifferenz: 2V
- Betriebstemperatur: Industriell -45 bis +85Grad (Ausgangsleistung 10 W oder weniger)
- Temperaturanstieg bei Volllast: 40Grad
- Lastregelungsrate: ± 0,5 %
- Spannungsregelungsrate: ± 2,5 %
- Ausgangswelligkeit - Eingang 12V - 100 mV (MAX) @Ausgang 5V 2A
- Eingang 24V - 200 mV (MAX) @Ausgang 12 V 2 A
- Dynamische Reaktionszeit: 5% 200µs
- Kurzschlussschutz: Strombegrenzung, Selbstwiederherstellung
- Eingangsrückverbindungsschutz: Keine
- Abmessung: 49 x 23,5 x 12,5 mm
Lieferliste
- 1x LM2596 DC-DC-Step-Down-Modul
