Beschreibung

BESCHREIBUNG

Das ist das Adafruit Feather 32u4 LoRa Radio (RFM9x). Wir nennen diese RadioFruits, wir nehmen einen Mikrocontroller mit einem "Long Range (LoRa)" Packet Radio Transceiver mit eingebautem USB und Batterieladung. Es ist ein Adafruit Feather 32u4 mit einem 868/915 MHz Funkmodul eingebaut! Großartig für die Herstellung von drahtlosen Netzwerken, die weiter als 2,4GHz 802.15.4 und ähnlich gehen können, flexibler als Bluetooth LE sind und ohne die hohen Leistungsanforderungen von WiFi.

Feather ist das neue Entwicklungsboard von Adafruit, und wie sein Namensvetter ist es dünn, leicht und lässt dich fliegen! Wir haben Feather als neuen Standard für tragbare Mikrocontroller-Cores entwickelt. Wir haben noch weitere Boards in der Feather-Familie, schauen Sie sich diese hier an.

Das ist die 900 MHz Funkversion, die entweder für 868MHz oder 915MHz Senden/Empfang - die genaue Funkfrequenz wird beim Laden der Software ermittelt, da sie dynamisch umgeschaltet werden kann. Wir verkaufen auch eine 433MHz Version des gleichen Funk-Chipsatzes! Und wenn Sie kein LoRa-Funkgerät benötigen, wir haben auch einfache 900MHz Packet-Radios

Das Herz der Feather 32u4 ist der ATmega32u4, der mit 8 MHz und 3,3V Logik getaktet wird, ein Chip-Setup, mit dem wir viel Erfahrung haben, da es dem Flora entspricht. Dieser Chip hat 32K Flash und 2K RAM, mit eingebautem USB, so dass er nicht nur ein USB-to-Serial Programm &Amp; Debug-Fähigkeit eingebaut hat, ohne einen FTDI-ähnlichen Chip zu benötigen, er kann auch wie eine Maus, Tastatur, USB-MIDI-Gerät, etc.

Um die Verwendung für tragbare Projekte zu vereinfachen, haben wir einen Anschluss für jede unserer 3,7V Lithium-Polymer-Batterien hinzugefügt und eine Batterieladung eingebaut. Sie brauchen keine Batterie, sie läuft direkt über den Micro-USB-Anschluss. Aber wenn Sie einen Akku haben, können Sie ihn unterwegs mitnehmen und dann zum Aufladen an den USB-Anschluss anschließen. Die Feather schaltet automatisch auf USB-Strom um, wenn dieser verfügbar ist. Wir haben die Batterie auch über einen Teiler an einen analogen Pin angeschlossen, so dass Sie die Batteriespannung messen und überwachen können, um zu erkennen, wann Sie die Batterie aufladen müssen.

Hier ist eine praktische Brille. Wie alle Feather 32u4's, die Sie bekommen.

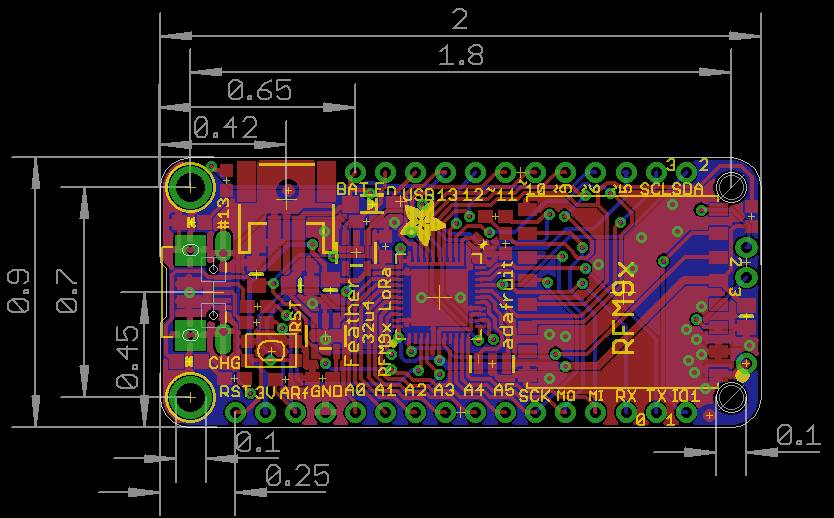

• Maße 2,0" x 0,9" x 0,28" (51mm x 23mm x 8mm) ohne eingelötete Kopfstücke


• Licht wie eine (große?) Feder - 5,5 Gramm


• ATmega32u4 @ 8MHz mit 3,3V Logik/Power


• 3,3V Regler mit 500mA Spitzenstromausgang


• USB-native Unterstützung, kommt mit USB-Bootloader und Debugging der seriellen Schnittstelle


• Sie erhalten auch Tonnen von Pins - 20 GPIO Pins


• Hardware Seriell, Hardware I2C, Hardware SPI Unterstützung


• 7 x PWM-Pins


• 10 x Analogeingänge


• Eingebautes 100mA-Lipoly- Ladegerät mit Ladestatusanzeige LED


• Pin #13 rote LED für allgemeines Blinken


• Power/Freigabestift


• 4 Befestigungsbohrungen


• Reset-Taste

Dieser Feather 32u4 LoRa Radio nutzt den zusätzlichen Platz, der übrig bleibt, um ein RFM9x LoRa 868/915 MHz Funkmodul hinzuzufügen. Diese Funkgeräte sind nicht gut für die Übertragung von Audio oder Video, aber sie funktionieren recht gut für die Übertragung kleiner Datenpakete, wenn Sie eine größere Reichweite als 2,4 GHz benötigen (BT, BLE, WiFi, ZigBee).

• SX1276 LoRa® basiertes Modul mit SPI-Schnittstelle


• Paketradio mit einsatzbereiten Arduino-Bibliotheken


• Nutzt die lizenzfreien ISM-Bänder (ITU "Europa" @ 433MHz und ITU "Amerika" @ 900MHz)


• +5 bis +20 dBm bis zu 100 mW Ausgangsleistung (Ausgangsleistung in der Software wählbar)


• ~300uA bei vollem Schlaf, ~120mA Spitze bei +20dBm Senden, ~40mA bei aktivem Radiohören.


• Einfache Drahtantenne oder Spot für uFL-Stecker

Unsere ersten Tests mit Standardeinstellungen der Bibliothek: über 1.2mi/2Km Sichtverbindung mit Draht-Viertelwellenantennen. (Mit der Einstellung Tweaking und Richtantennen sind 20Km möglich).

Kommt komplett montiert und getestet, mit einem USB-Bootloader, der die schnelle Nutzung mit der Arduino IDE ermöglicht. Wir haben auch einige Header eingebaut, so dass Sie es einlöten und in ein lötfreies Breadboard stecken können. Sie müssen ein kleines Stück Draht abschneiden und anlöten (jeder feste oder mehrdrahtige Kern ist fein), um Ihre Antenne zu erstellen. Lipolybatterie und USB-Kabel nicht enthalten aber wir haben viele Optionen im Shop, wenn Sie möchten!

TECHNISCHE DATEN

• EagleCAD-PCB-Dateien, Fritzende Objekte, Datenblätter und mehr im Tutorial


• 51mm x 23mm x 8mm / 2.0" x 0.9" x 0.28"


• Gewicht: 5,5g
