Adafruit Feather M0 RFM69 Packet Radio - 868 or 915 MHz

Überblick

Adafruit Feather M0 RFM69 Packet Radio - 868 or 915 MHz

Beschreibung

BESCHREIBUNG

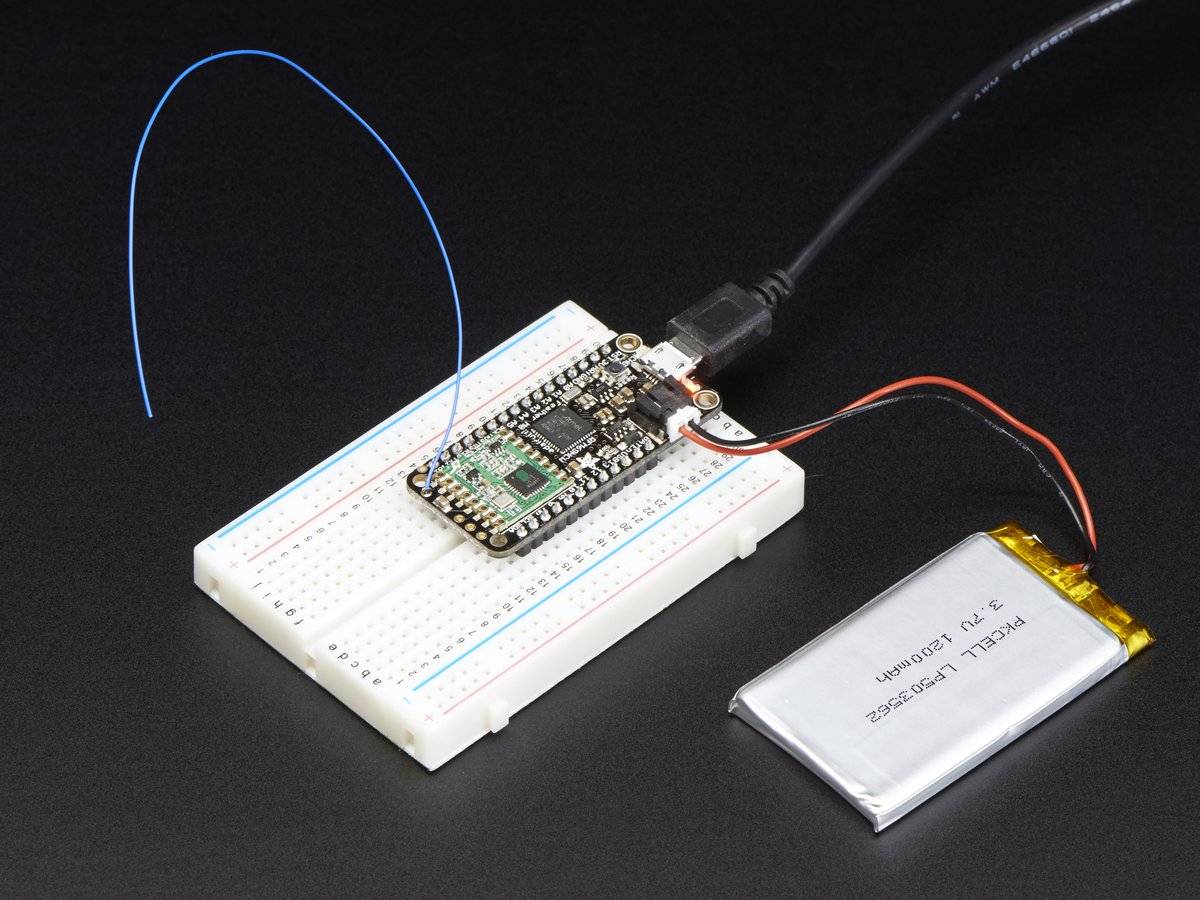

Das ist das Adafruit Feather M0 RFM69 Packet Radio (868 oder 915 MHz). Wir nennen diese RadioFruits, unsere Aufnahme auf einen Mikrocontroller mit einem RFM69HCW Packet Radio Transceiver plus eingebautem USB und Batterieladung. Es ist ein Adafruit Feather M0 mit einem 900MHz Funkmodul, das eingekocht ist!

Feather ist das neue Entwicklungsboard von Adafruit, und wie sein Namensvetter ist es dünn, leicht und lässt dich fliegen! Wir haben Feather als neuen Standard für tragbare Mikrocontroller-Cores entwickelt. Wir haben noch weitere Boards in der Feather-Familie, schauen Sie sich diese hier an.

Das ist die 900 MHz Funkversion, die entweder für 868MHz oder 915MHz Senden/Empfang verwendet werden kann - die genaue Funkfrequenz wird beim Laden der Software bestimmt, da sie dynamisch umgeschaltet werden kann. Wir verkaufen auch eine 433 MHz Version des gleichen Funkchipsatzes!

Das Herz der Feather M0 ist ein ATSAMD21G18 ARM Cortex M0 Prozessor, der mit 48 MHz und 3,3V Logik getaktet wird, derselbe, der auch im neuen Arduino Zero verwendet wird. Dieser Chip hat satte 256K FLASH (8x mehr als der Atmega328 oder 32u4) und 32K RAM (16x so viel)! Dieser Chip kommt mit eingebautem USB, so dass er über USB-to-Serial Programm &Amp; Debug-Fähigkeiten verfügt, ohne dass ein FTDI-ähnlicher Chip benötigt wird.

Um die Verwendung für tragbare Projekte zu vereinfachen, haben wir einen Anschluss für jede unserer 3,7V Lithium-Polymer-Batterien hinzugefügt und eine Batterieladung eingebaut. Sie brauchen keine Batterie, sie läuft direkt über den Micro-USB-Anschluss. Aber wenn Sie einen Akku haben, können Sie ihn unterwegs mitnehmen und dann zum Aufladen an den USB-Anschluss anschließen. Die Feather schaltet automatisch auf USB-Strom um, wenn dieser verfügbar ist. Wir haben die Batterie auch über einen Teiler an einen analogen Pin angeschlossen, so dass Sie die Batteriespannung messen und überwachen können, um zu erkennen, wann Sie die Batterie aufladen müssen.

• Maße 2,0" x 0,9" x 0,3" (51mm x 23mm x 8mm) ohne eingelötete Kopfstücke


• Licht wie eine (große?) Feder - 5,8 Gramm


• ATSAMD21G18 @ 48MHz mit 3,3V Logik/Leistung


• Kein EEPROM


• 3,3V Regler mit 500mA Spitzenstrom outpu0t


• USB-native Unterstützung, kommt mit USB-Bootloader und Debugging der seriellen Schnittstelle


• Sie erhalten auch Tonnen von Pins - 20 GPIO Pins


• Hardware Seriell, Hardware I2C, Hardware SPI Unterstützung


• 8 x PWM-Pins


• 10 x Analogeingänge


• 1 x Analogausgang


• Eingebautes 100mA-Lipoly- Ladegerät mit Ladestatusanzeige LED


• Pin #13 rote LED für allgemeines Blinken


• Power/Freigabestift


• 4 Befestigungsbohrungen


• Reset-Taste

Das Feather M0 Radio nutzt den zusätzlichen Platz, der übrig bleibt, um ein RFM69HCW 433 oder 900MHz Funkmodul hinzuzufügen. Diese Funkgeräte sind nicht gut für die Übertragung von Audio oder Video, aber sie funktionieren recht gut für die Übertragung kleiner Datenpakete, wenn Sie eine größere Reichweite als 2,4 GHz (BT, BLE, WiFi, ZigBee)

benötigen.

• SX1231-basiertes Modul mit SPI-Schnittstelle


• Paketradio mit einsatzbereiten Arduino-Bibliotheken


• Nutzt das lizenzfreie ISM-Band ("European ISM" @ 868MHz oder "American ISM" @ 915MHz)


• +13 bis +20 dBm bis zu 100 mW Ausgangsleistung (Ausgangsleistung in der Software wählbar)


• 50mA (+13 dBm) bis 150mA (+20dBm) Stromaufnahme für Übertragungen


• Reichweite von ca. 350 Metern, abhängig von Hindernissen, Frequenz, Antenne und Ausgangsleistung


• Mehrpunktnetze mit individuellen Knotenadressen erstellen


• Verschlüsselte Paket-Engine mit AES-128


• Einfache Drahtantenne oder Spot für uFL-Stecker

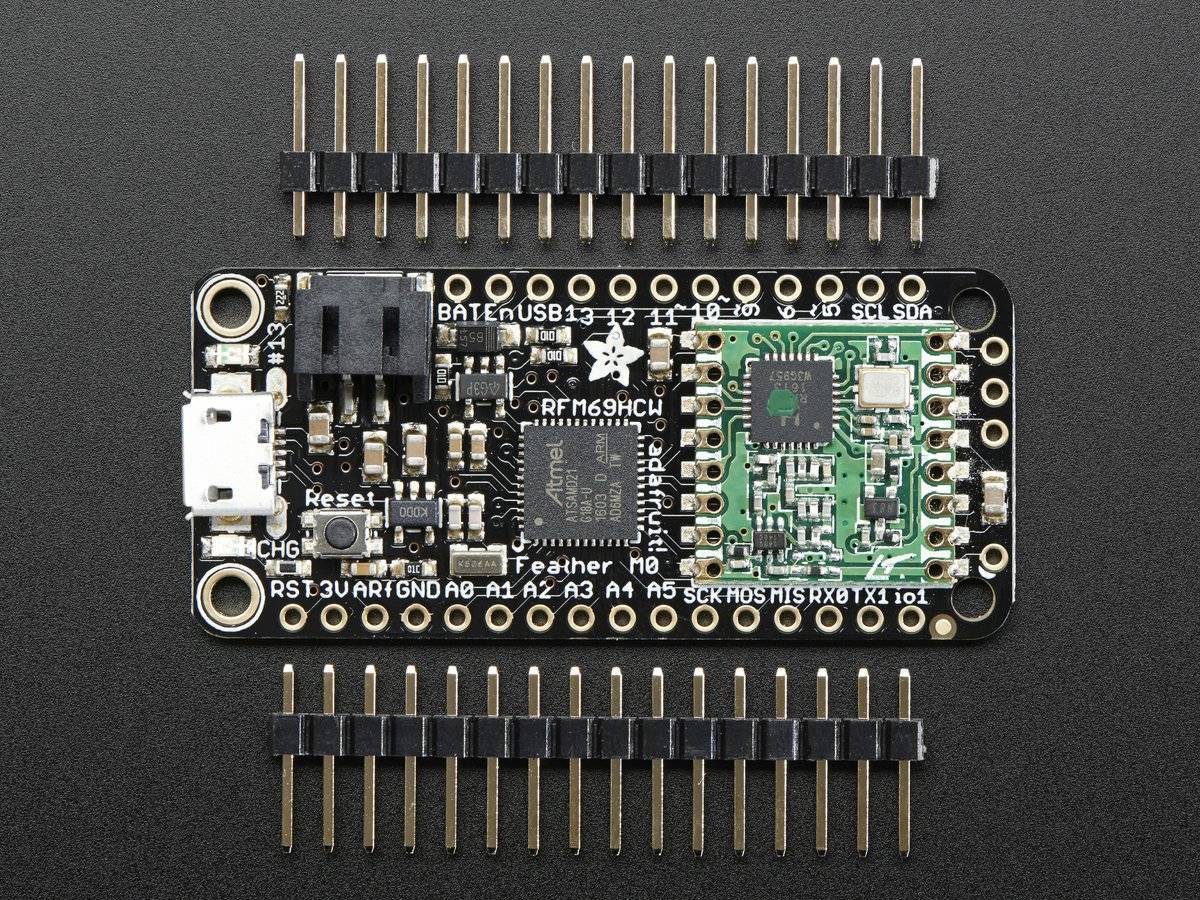

Kommt komplett montiert und getestet, mit einem USB-Bootloader, der die schnelle Nutzung mit der Arduino IDE ermöglicht. Wir haben auch einige Header eingebaut, so dass Sie es einlöten und in ein lötfreies Breadboard stecken können. Sie müssen ein kleines Stück Draht abschneiden und anlöten (jeder feste oder mehrdrahtige Kern ist fein), um Ihre Antenne zu erstellen. Lipolybatterie und USB-Kabel sind nicht im Lieferumfang enthalten, aber wir haben viele Optionen im Shop, wenn Sie möchten!

TECHNISCHE DATEN

• EagleCAD, Fritzing und Datenblatt im Produkt-Tutorial verfügbar

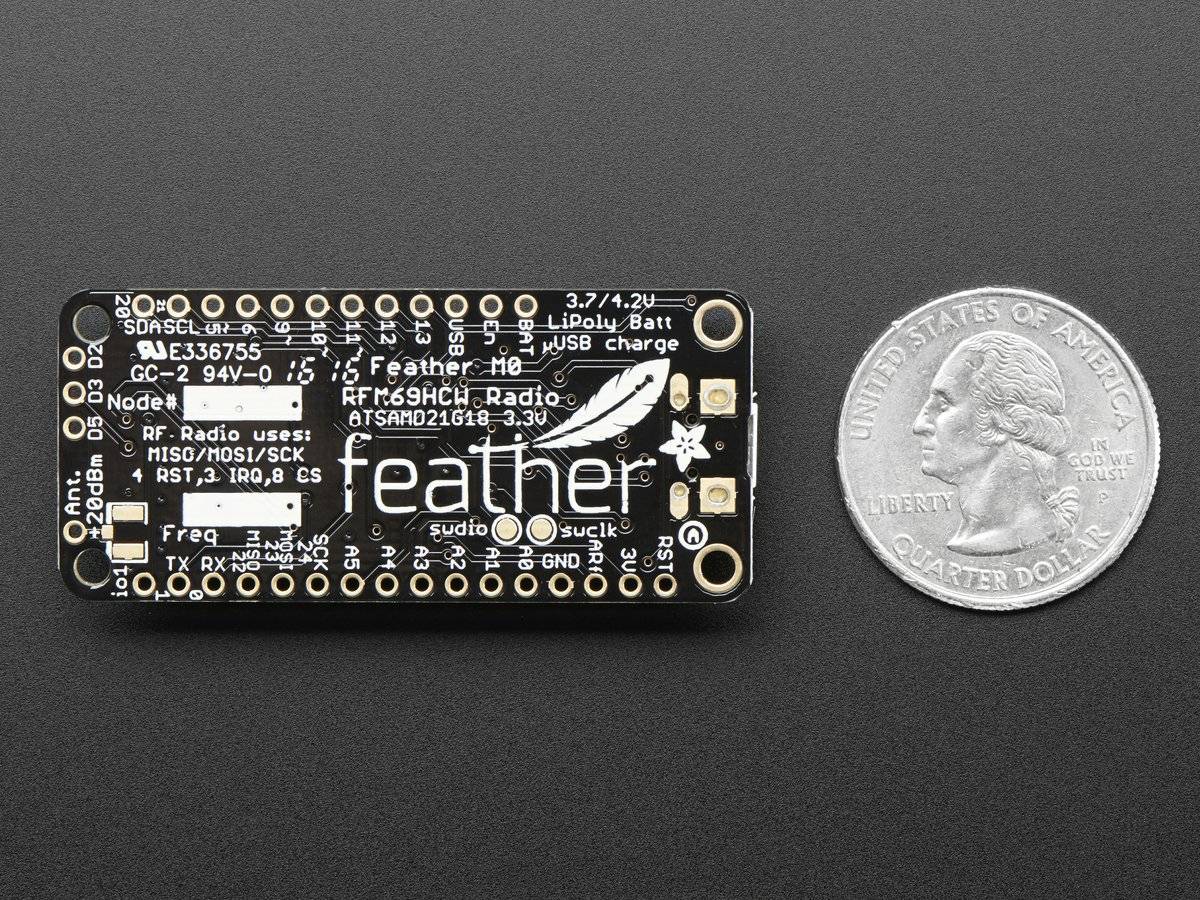

• 51mm x 23mm x 8mm / 2.0" x 0.9" x 0.28"


• Gewicht: 5.6g
