Waveshare 1.3 inch 128x64 OLED SPI I2C Interfaces vertical pinheader SH1106

Überblick

Waveshare,1.3 inch,128x64 OLED SPI I2C Interfaces vertical pinheader SH1106

Beschreibung

1,3-Zoll-OLED, SPI/I2C-Schnittstellen, gerader/vertikaler Pinheader

Schlüsselparameter

• TREIBER-CHIP: SH1106

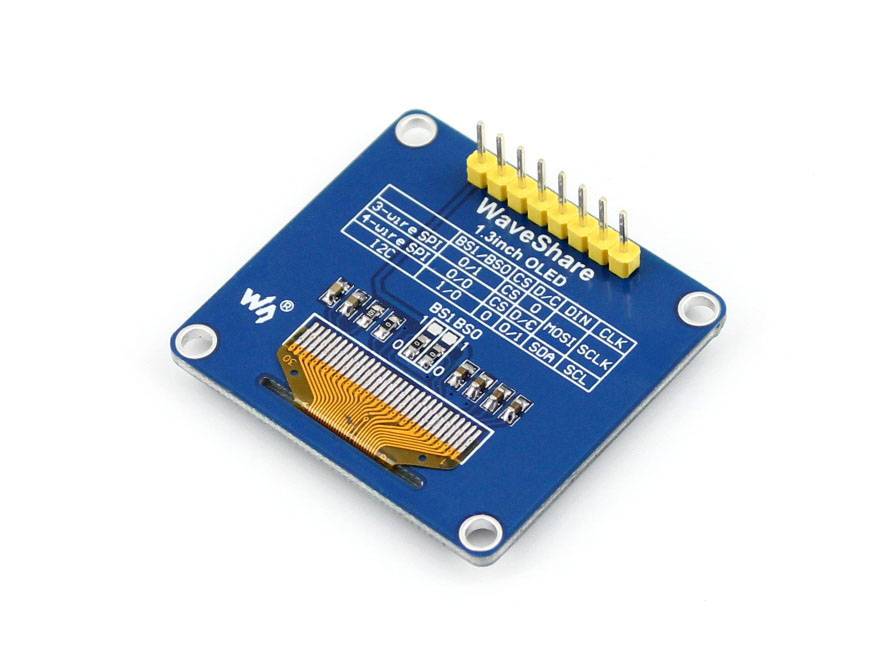

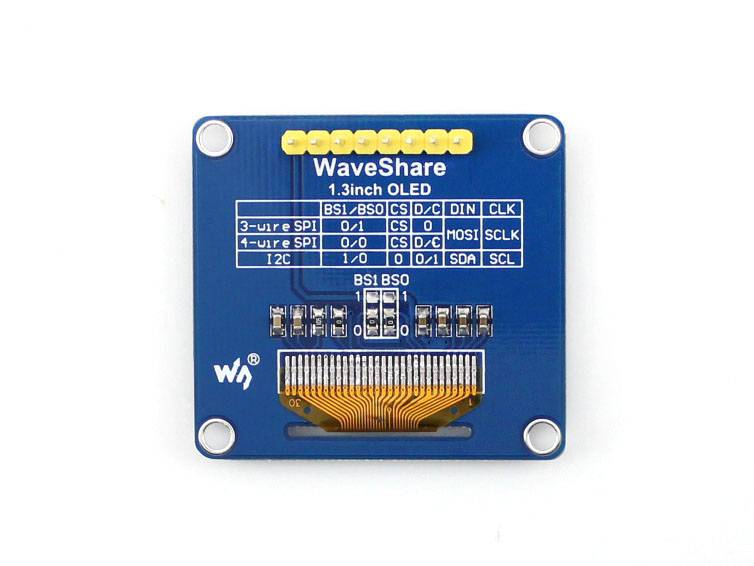

• SCHNITTSTELLE: 3-Draht-SPI, 4-Draht-SPI, I2C
• AUFLÖSUNG: 128*64
• DISPLAYGRÖSSE: 1,3 Zoll
• FARBEN: Blau
• SICHTBARER WINKEL: >160°
• BETRIEBSTEMP. (℃): -30~70
• LAGERTEMP. (℃): -30~80
• BETRIEBSPANNUNG: 3,3 V/5 V
• ANWENDBARKEIT: Raspberry Pi/Jetson Nano/Arduino/STM32

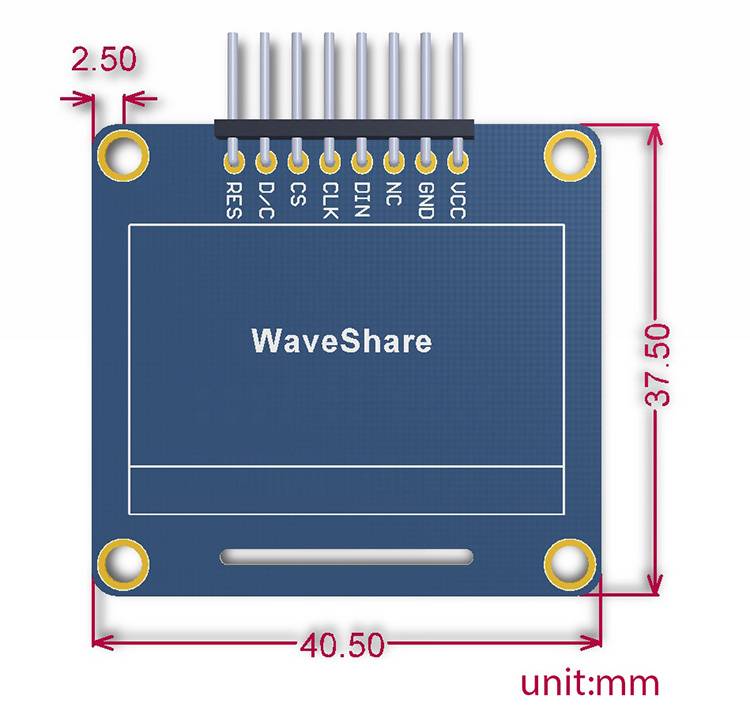

Pinbelegung

• VCC: Strom positiv (3,3–5 V Stromeingang)
• GND: Masse
• NC: NC
• DIN: Dateneingabe
• CLK: Taktsignaleingang
• CS: Chipauswahl, niedrig aktiv
• D/C: Befehlssignal, niedriger Pegel für Befehl, hoher Pegel für Daten
• RES: Reset-Signal, Low aktiv

Wiki: www.waveshare.com/wiki/1.3inch_OLED_(B)

Lieferumfang

Gewicht: 0,008 kg

• 1,3-Zoll-OLED (B) x 1
