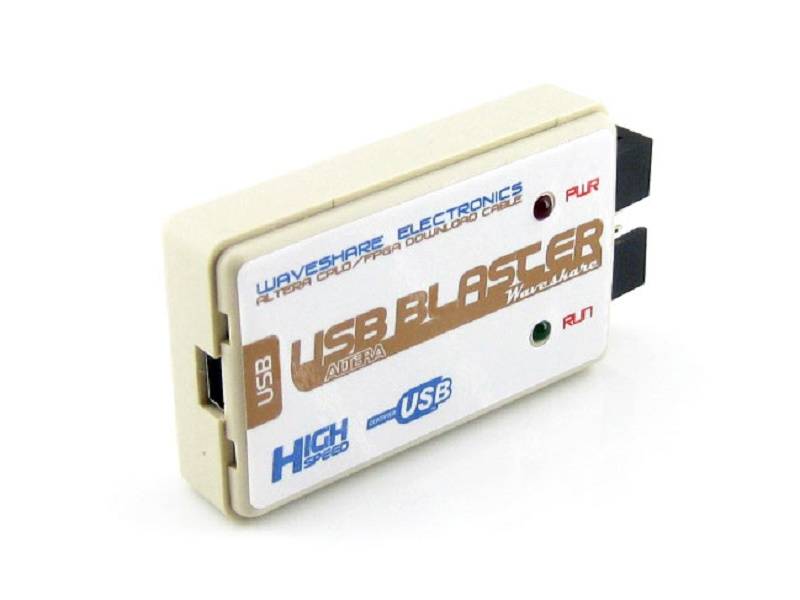

Waveshare,USB Blaster V2 ALTERA FPGA CPLD Programmer Debugger
34,59 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
4-6 Tage
Verkauf & Versand:
Eckstein Komponente
34,59 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Waveshare USB Blaster V2 Download-Kabel, kompatibel mit ALTERA USB Blaster FPGA/CPLD-Programmierer. Das USB-Blaster-Download-Kabel verbindet einen USB-Anschluss an einem Host-Computer mit einem Altera-FPGA, das auf einer Leiterplatte montiert ist. Das Kabel sendet Konfigurationsdaten vom PC an einen standardmäßigen 10-Pin-Header, der mit dem FPGA verbunden ist. Sie können das USB-Blaster-Kabel verwenden, um während der Prototypenerstellung iterativ Konfigurationsdaten auf ein System herunterzuladen oder während der Produktion Daten in das System zu programmieren.
Es unterstützt die meisten ALTERA FPGA/CPLD-Geräte, Geräte mit aktiver serieller Konfiguration, Geräte mit erweiterter Konfiguration und unterstützt die drei Download-Modi AS, PS, JTAG.
Hardwarelösung
- Hochgeschwindigkeitslösung FT245+CPLD+244 Lösung, ähnliche Download-Geschwindigkeit wie der ursprüngliche ALTERA USB Blaster, mit der gleichen Bedienung.
- Download-Geschwindigkeit 1- bis 3-mal schneller als bei anderen Schemata wie 68013 oder C8051F.
Leistung
- Unterstützt die meisten ALTERA FPGA/CPLD-Geräte, Active Serial Configuration-Geräte und Enhanced Configuration-Geräte.
- Unterstützt AS, PS, JTAG drei Download-Modi.
- Schnelles, stabiles und internes FT245R+CPLD-Design.
- Unterstützt 1,2–5 V Programmierspannung.
- Unterstützt Nios II für eingebettete Prozessorkommunikation und Debugging.
LED-Status
- Rote LED: Betriebsanzeige
- Grüne LED: Signalanzeige, die LED leuchtet während Download/Programmierung.
Wiki: www.waveshare.com/wiki/USB_Blaster_V2

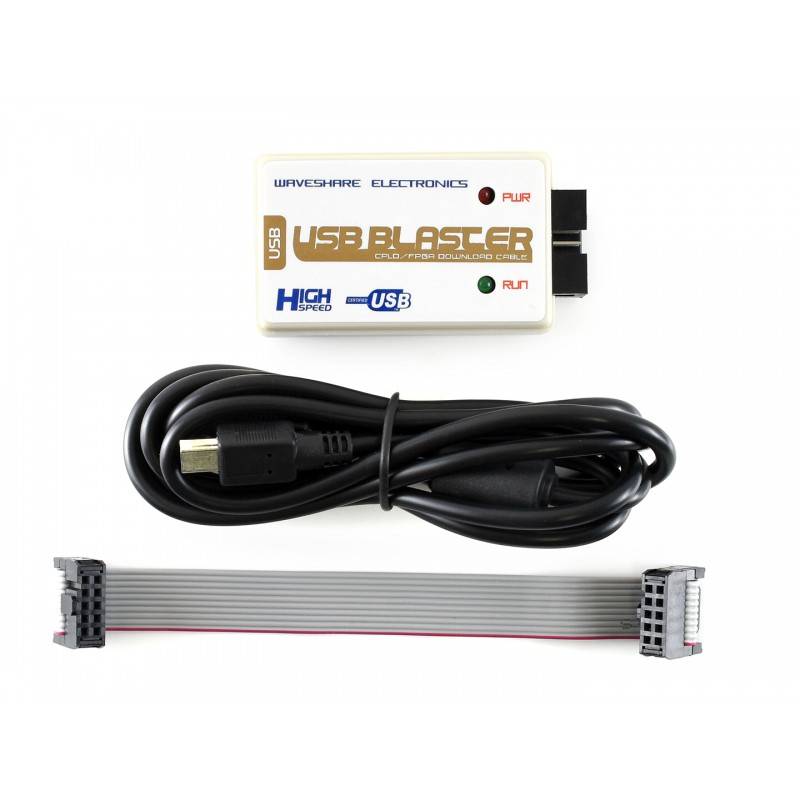

PAKETINHALT
Gewicht: 0,102 kg
- USB-Blaster V2 × 1
- USB-Kabel × 1
- 10-poliges Kabel × 1Stichwörter
Waveshare, USB Blaster V2 ALTERA FPGA CPLD Programmer Debugge
-
